23
Conexión del sistema
Nota:
• Esta unidad es para vehículos con batería de 12
voltios y con conexión a tierra. Antes de instalar
la unidad en un vehículo recreativo, camioneta, o
autobús, revise el voltaje de la batería.
• Para evitar cortocircuitos en el sistema eléctrico,
asegúrese de desconectar el cable ≠ de la batería
antes de iniciar la instalación.
• Refiérase al manual del propietario para los
detalles acerca de otras unidades, y después haga
las conexiones correctamente.
• Asegure el cableado con abrazaderas de cables o
con cinta adhesiva. Para proteger el cableado,
envuélvalo con cinta adhesiva donde éstos se
apoyan sobre las piezas de metal.
• Coloque y asegure todo el cableado de tal
manera que no toque las piezas en movimiento,
tal como la palanca de cambio de velocidades, el
freno de mano, y los pasamanos de los asientos.
No coloque el cableado en lugares que se
calientan, tal como cerca de la salida de un
calefactor. Si el material aislante del cableado se
derritiera o se gastara, habrá el peligro de un
cortocircuito del cableado a la carrocería del
vehículo.
• No pase el cable amarillo a través de un agujero
en el compartimiento del motor para conectar la
batería. Esto dañará el aislamiento del cable y
causará un cortocircuito muy peligroso.
• Nunca alimente energía a otros equipos cortando
el aislamiento del conductor de alimentación
provista de la unidad y haciendo un empalme con
el conductor. La capacidad de corriente del
conductor se excederá, causando el
recalentamiento.
• Cuando reemplace algún fusible, asegúrese de uti-
lizar solamente un fusible del ratio descrito en el
soporte de fusibles.
• Si se instala esta unidad en un vehículo que no
tiene una posición ACC (accesorio) en el
interruptor de encendido, el conductor rojo de la
unidad deberá conectarse al terminal conectado
con las operaciones del interruptor de encendido
ON/OFF. Si no se hace esto, la batería del vehícu-
lo podría drenarse cuando usted esté lejos del
vehículo por varias horas.
PRECAUCIÓN
• Los cables para este producto y aquéllas
para otros productos pueden ser de
colores diferentes aun si tienen la misma
función. Cuando se conecta este
producto a otro, refiérase a los manuales
de instalación de ambos productos y
conecte los cables que tienen la misma
función.

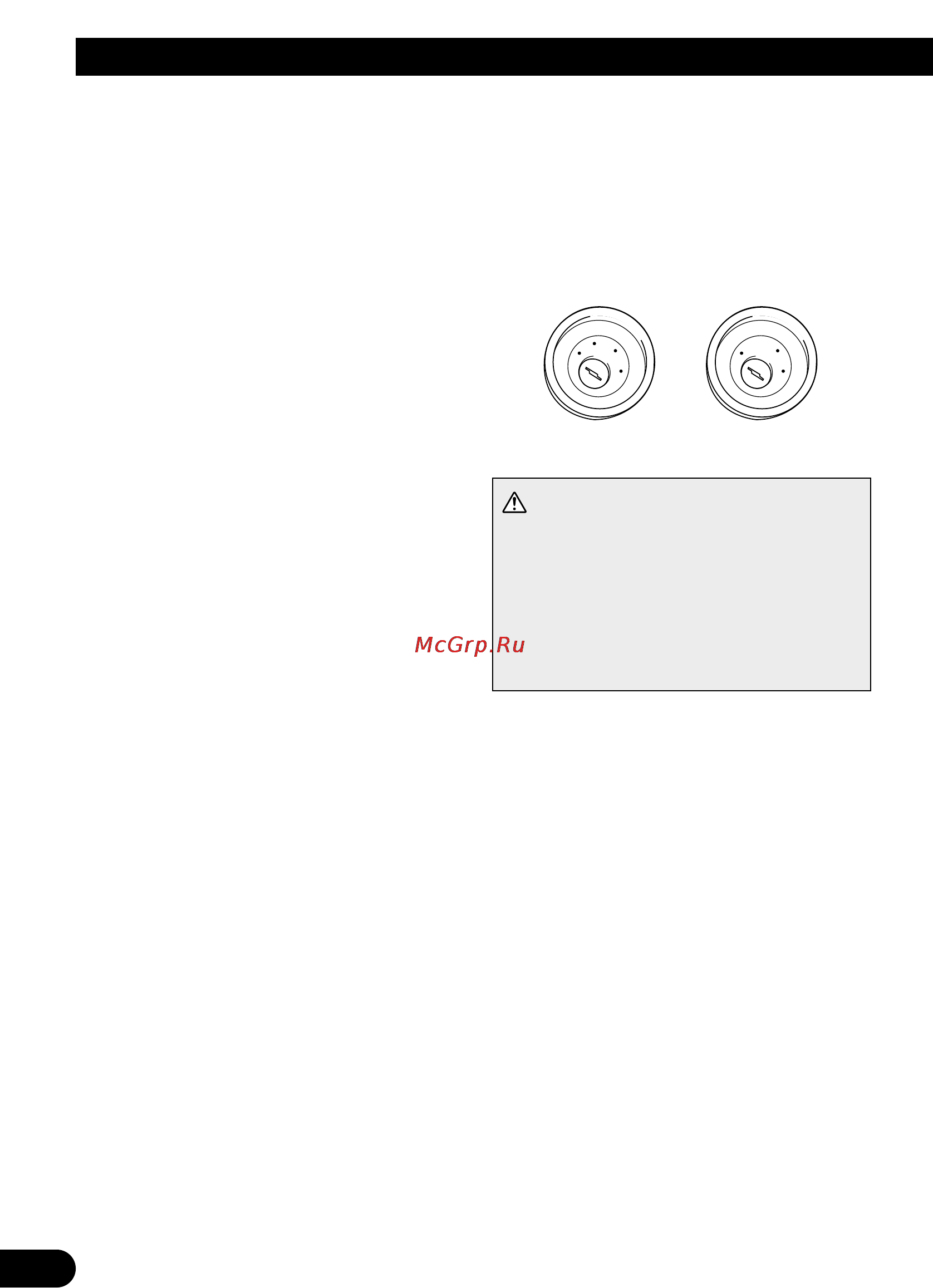

No en la posición ACCPosición ACC
O
N
S
T
A
R
T
O
F
F
A
C
C
O
N
S
T
A
R
T
O
F
F
