• English 3
• Important safeguards 3
• Please read all of these instructions regarding your display and retain them for future reference 3
• Fit part of the bracket into the grooves of the base 4
• Fitting and removing the display 4
• Precaution 4
• Slide the display until it clicks into place 4
• To fit the display 4
• Pull and hold the lock release lever then slide the display and detach from 5
• The base 5
• To remove the display 5
• A caution 6
• About this product 6
• Do not allow this product to come into contact with liquids electrical shock could result also this product damage smoke and overheat could result from contact with liquids 6
• Important information 6
• In case of trouble 6
• Precaution 6
• Product registration 6
• Www pioneer co uk 6
• A caution 7
• About the video and audio outputs of this unit 7
• Before using this product 7
• English 7
• Never position the display in a place where the driver can view the picture while the vehicle is moving 7
• To avoid battery exhaustion 7
• To protect the lcd screen of the display 7
• When viewing is difficult use bright and dimmer to adjust 7
• Before using this product 8
• Resetting the microprocessor 8
• Resetting the system 8
• To reset the microprocessor press the reset button on the hide away unit 8
• With a pen tip or other pointed instrument 8
• Ambient light sensor 9
• Built in speaker 9
• Component parts and features 9
• Display unit 9
• English 9
• Headphone jack 9
• Key finder 9
• Source power button 9
• Vol vol buttons 9
• Wide menu button 9
• A warning 10
• Basic operation 10
• Turn on power 10
• Adjust the speaker volume 11
• English 11
• Volume adjustment 11
• Basic operation 12
• Select a source 12
• Selecting a source 12
• Changing the wide screen mode 13
• Display a source to view refer to page 11 13
• English 13
• Basic operation 14
• Cinema 14
• Normal 14
• Wide modes available 14
• Adjust the item 15
• Adjusting the screen 15
• Display a menu screen 15
• Display a source to view refer to page 11 15
• English 15
• Picture adjustment bright contrast color hue 15
• Select an item to adjust 15
• Adjusting the screen 16
• Adjustment item side side 16
• Bright 16
• Complete the setting 16
• Contrast 16
• Display a menu screen 17
• English 17
• Picture adjustment dimmer 17
• Select dimmer 17
• Adjust brightness 18
• Adjusting the screen 18
• Complete the setting 18
• Complete the setting 19
• Display a setup menu 19
• English 19
• Input setting vcr1 vcr2 19
• Select between vcri and vcr2 19
• Select video format 19
• Settings 19
• Turn off the system 19
• Complete the setting 20
• Display a setup menu 20
• Power control function 20
• Select power c 20
• Select power control function 20
• Settings 20
• A caution 21
• Handling the display 21
• Using the display correctly 21
• About the liquid crystal display lcd screen 22
• About the small fluorescent tube 22
• Keeping the display in good condition 22
• Using the display correctly 22
• A caution 23
• Connecting the system 23
• Connecting the system 24
• Component video output 25
• Display output pink 25
• Hide away unit 25
• Input white 25
• Names and functions of connection terminals 25
• Power supply 25
• Rca audio output white red 25
• Rca video output yellow 25
• Reset button 25
• Vcr1 component video 25
• Vcr1 rca audio input white 25
• Vcr1 rca video input yellow 25
• Vcr2 rca audio input white 25
• Vcr2 rca video input yellow 25
• Connecting the power cable 26
• Connecting the system 26

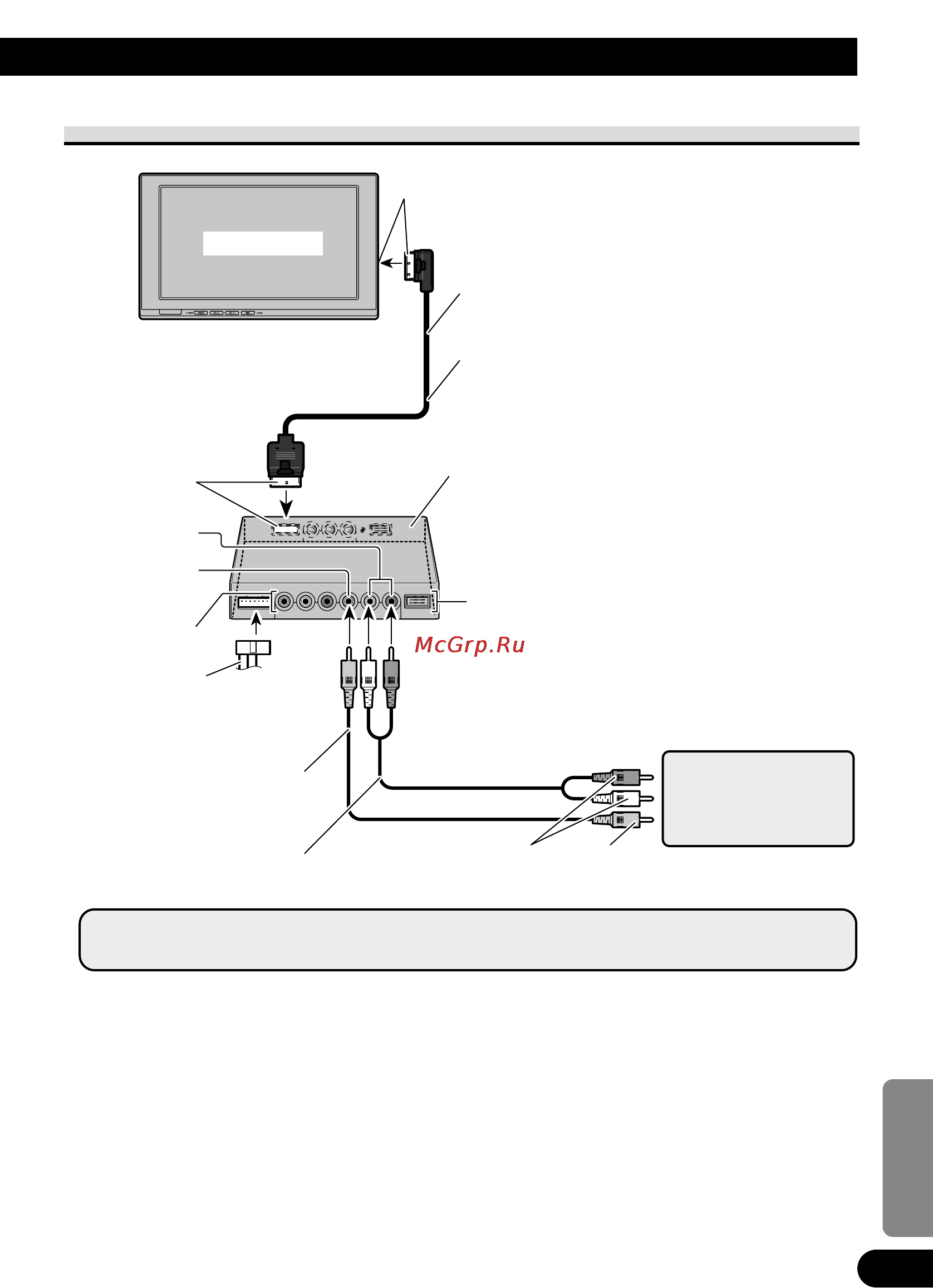

• Connecting the audio and video output 28
• Connecting the system 28
• Connecting with pioneer head unit with component cable 29
• English 29
• A caution 30
• Installation 30
• Before affixing the adhesive tape 31
• Before installing and fixing 31
• Hide away unit installation 32
• Installation 32
• Installation precautions 32
• Installing the hide away unit 32
• Display unit 33
• English 33
• General 33
• Hide away unit 33
• Specifications 33
