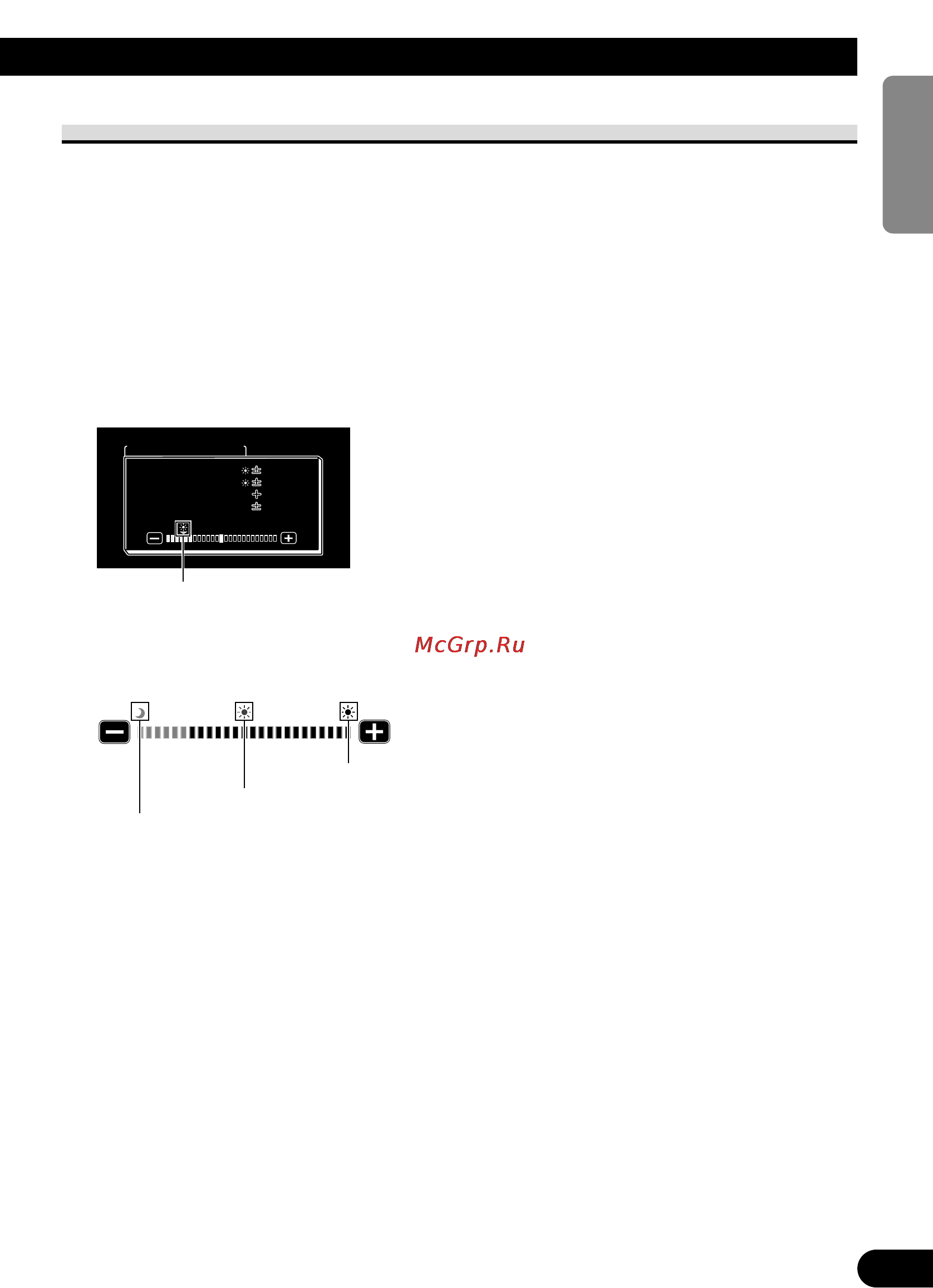

Picture Adjustment (DIMMER)
Viewing can become difficult after extended video viewing if the screen is too bright at
night or when the ambient brightness becomes dark. This device automatically adjusts the
brightness of the LCD screen in accordance with the ambient brightness (3-point intelli-
gent dimmer). The automatically set brightness can also be adjusted by setting to the
desired brightness.
1. Display a menu screen.
Follow step 1 and step 2 in the “Picture Adjustment (BRIGHT/CONTRAST/COLOR/HUE)”.
(Refer to page 14.)
2. Select [DIMMER].
Press the WIDE/MENU button repeatedly until [DIMMER] is selected.
Note:
• The external light level used as the standard for adjusting [DIMMER] is indicated by the mark
shown in step 2 and its position. The marks indicating the current ambient brightness used for
adjusting [BRIGHT] and [CONTRAST] may differ slightly.
Blue: dark (night time)
The external light sensor of the monitor screen
senses the ambient brightness and changes the
color, shape and position of the mark according
to the current brightness (external light level).
DIMMER
PICTURE ADJUST
CONTRAST
COLOR
HUE
CONTRAST
COLOR
HUE
BRIGHTBRIGHT
0
0
5
0
0
0
5
0
Yellow: bright (day time)
Red: intermediate brightness (evening)
