25
Collegamento al sistema

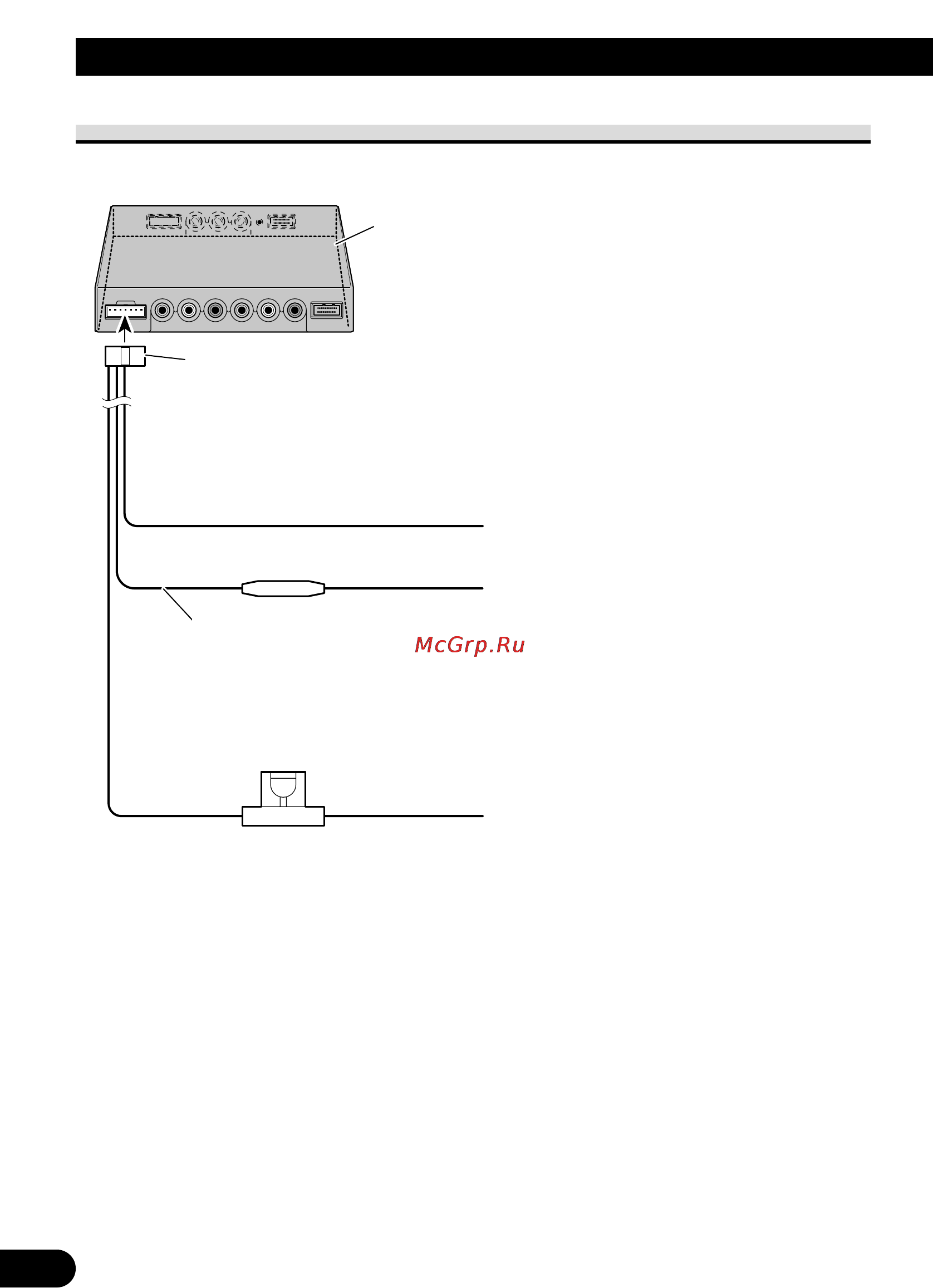

Collegamento del cavo di alimentazione
Rosso/grigio
Cavo di alimentazione
Resistore fusibile
Unità a scomparsa
Giallo
Al terminale sempre sotto tensione indipendente-
mente dalla posizione dell’interruttore di accen-
sione.
Rosso
Al terminale elettrico controllato dall’interruttore di
accensione (12 V CC) ON (attivato)/
OFF (disattivato).
Non collegare questo cavo a terminali di
alimentazione sempre sotto tensione. Se il cavo
viene collegato a tali terminali, la batteria dell’auto
può scaricarsi.
Nero (massa)
Al corpo (metallo) del veicolo.
Portafusibile (4A)
