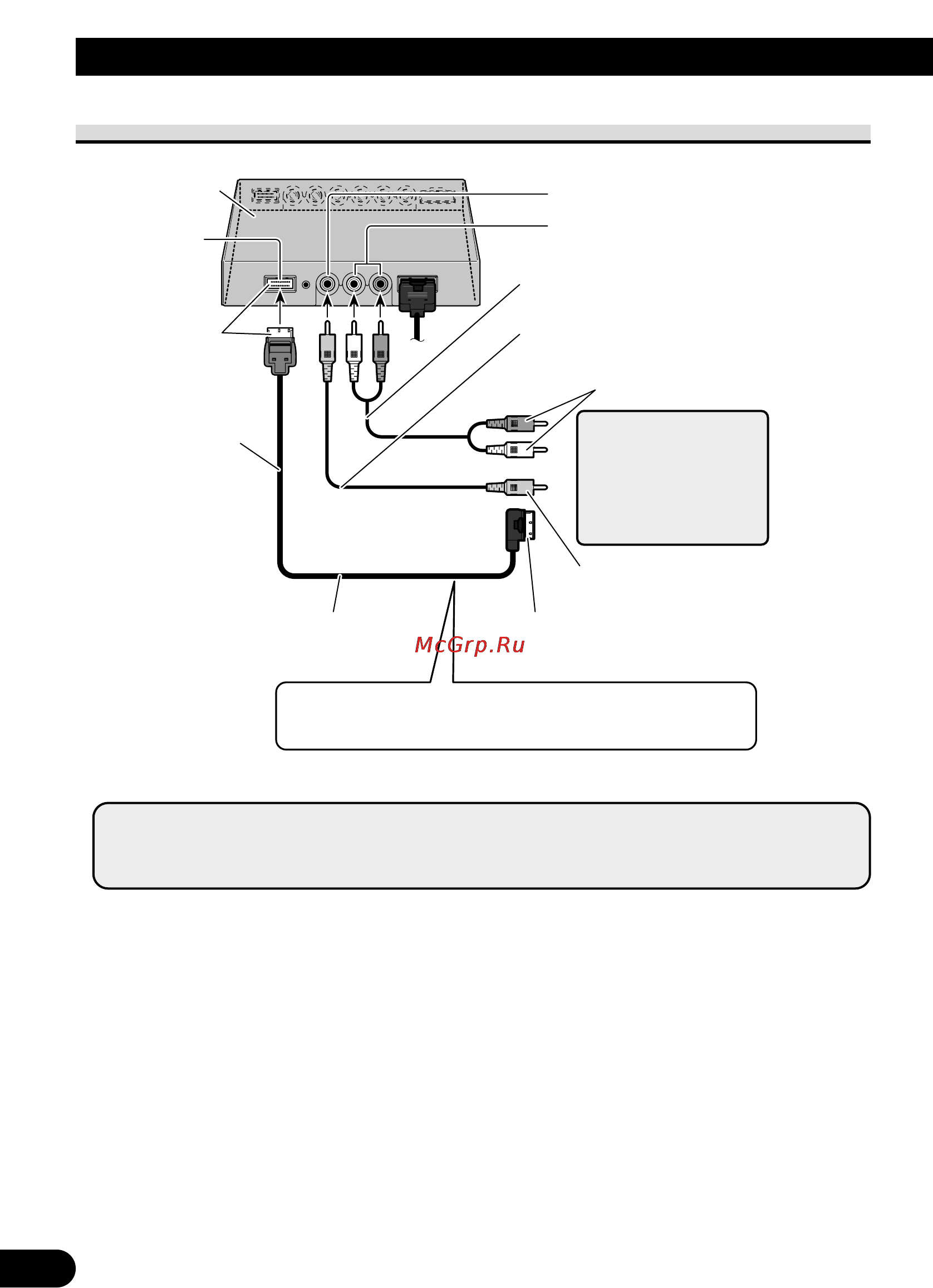

Collegamento al sistema
Collegamento dell’uscita audio e video
*: Come prolunga si raccomanda di usare il cavo CD-CP301E da 26 contatti (3 m).
Unità a scomparsa
Uscita video
COMPONENT
(blu)
Cavo componente CD-CP300 da 26
contatti (venduto a parte)*
All’ingresso video componente
(bianco) di un secondo AVD-W1100V
Blu
3 m
Uscita video RCA (giallo)
Uscita audio RCA (bianco e rosso)
Cavo audio RCA (reperibile in commercio)
Cavo video RCA (reperibile in commercio)
All’ingresso audio
All’ingresso video
Secondo schermo,
componente video,
ecc.
Con un cavo componente CD-CP300 da 26 contatti (venduto
a parte) è possibile collegare un secondo AVD-W1100V.
Nota:
• Quando si spegne questa unità il segnale proveniente dal video COMPONENT e dall’audio/video
RCA non viene posto in uscita.
