Honda TRX680FA (2005-2011) [117/235] Комплект инструментов
![Honda TRX680FA (2005-2011) [117/235] Комплект инструментов](/views2/1011757/page117/bg75.png)
Комплект инструментов (1) хранится в багажном отсеке (2) под седлом. После
использования в обязательном порядке надежно закрепляйте инструменты с
помощью резинового жгута (3).
Инструменты, входящие в комплект, предназначены для выполнения простей$
ших ремонтных работ и несложных операций по техническому обслуживанию.
Специфические виды работ, требующие применения специального инструмен$
та, должны выполняться силами официального дилера Honda.
В комплект входят следующие инструменты:
* отвертка с плоским жалом/крестообразная отвертка
* рукоятка отвертки
* рожковый ключ 10 Х 12 мм
* накидной ключ 14 мм
* накидной ключ 17 мм
* свечной ключ с ручкой
* плоскогубцы
* сумка комплекта инструментов
ПОД СЕДЛОМ
108
Комплект инструментов
Обслуживание мотовездехода Honda

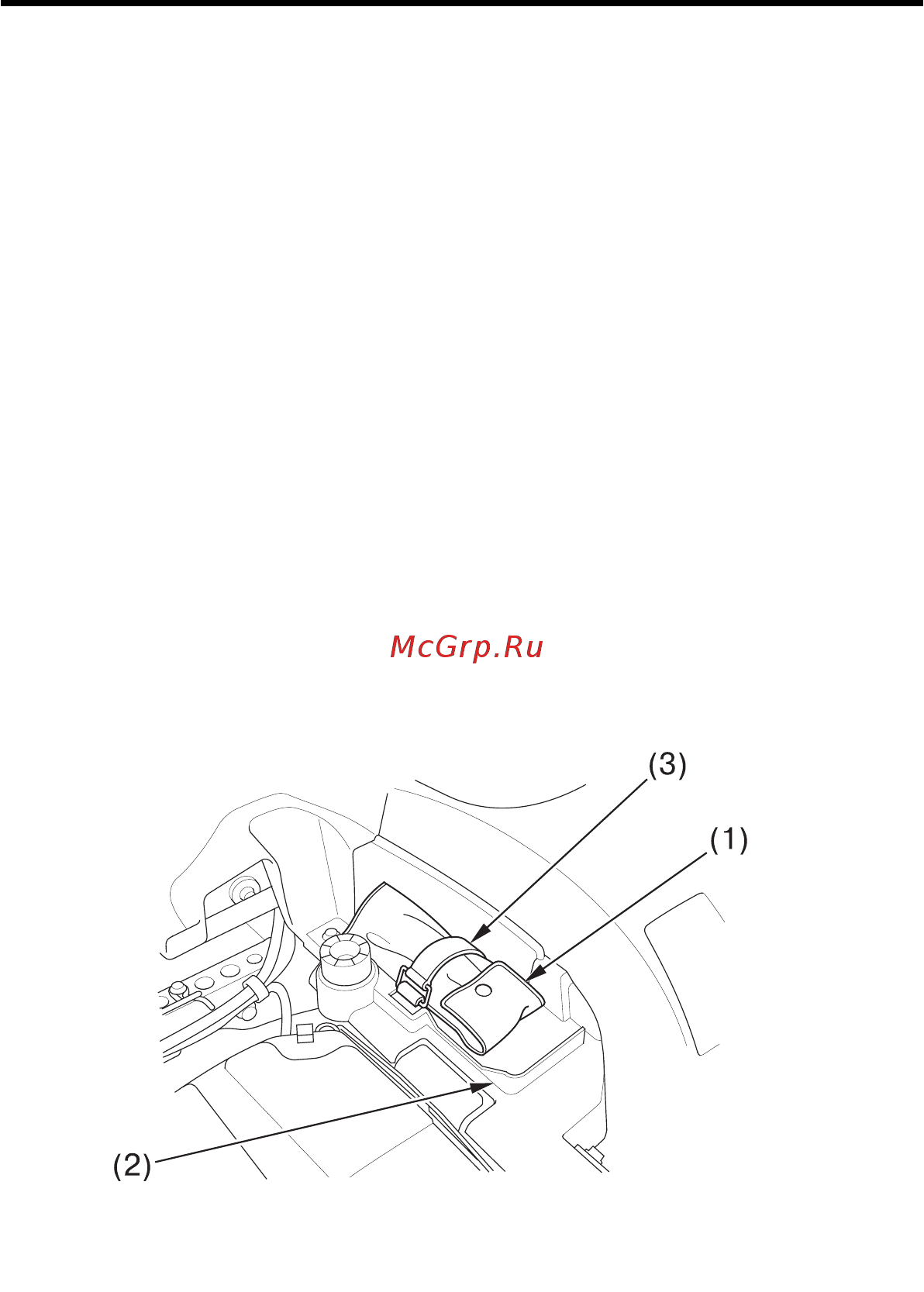

(1) комплект инструментов
(2) отделение хранения для комплекта
инструментов
(3) резиновый жгут
