Honda TRX680FA (2005-2011) [168/235] Защита двигателя и днища
![Honda TRX680FA (2005-2011) [168/235] Защита двигателя и днища](/views2/1011757/page168/bga8.png)
Ознакомьтесь с правилами техники безопасности
на стр. 99.
Защита двигателя (1) служит для защиты картера двигателя.
Защитные панели (2) днища защищают раму. Проверяйте элементы защиты
на предмет наличия трещин, повреждений и незатянутых соединений в соот$
ветствии с Регламентом технического обслуживания.
При наличии трещин и иных повреждений панель защиты подлежит замене.
Надежно затяните все ослабшие болты и соединения.
Защита двигателя и днища
159Обслуживание мотовездехода Honda

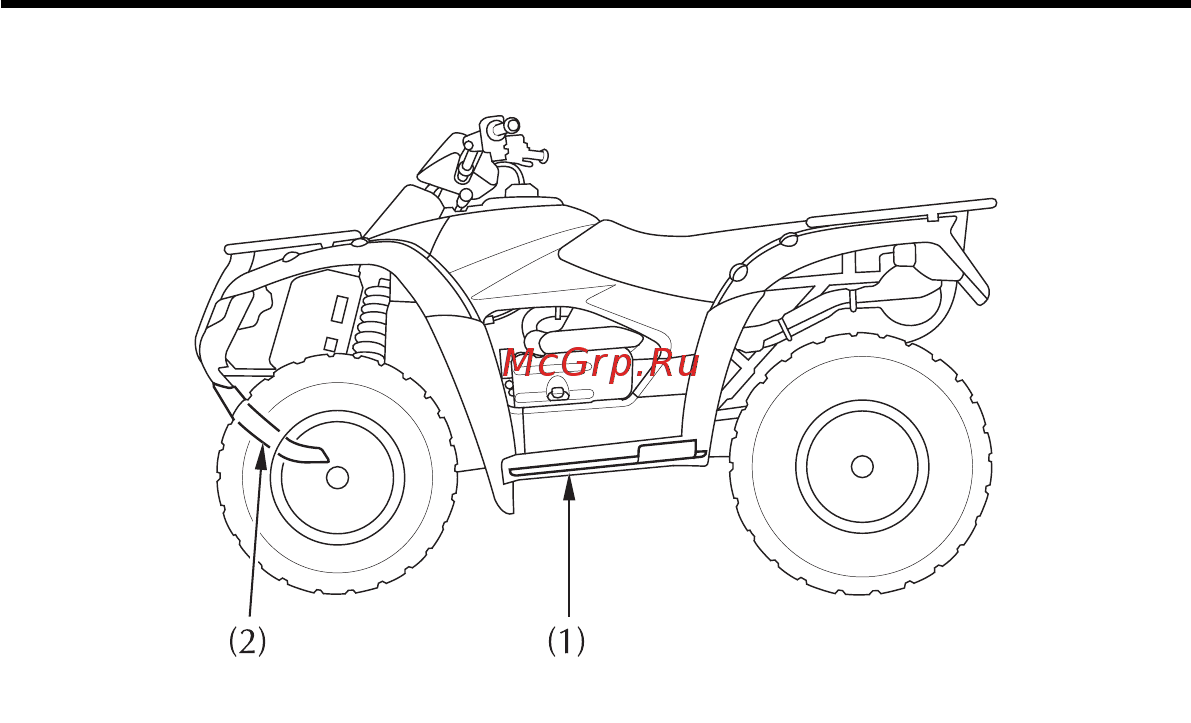

(1) защитная панель двигателя (2) защитная панель днища
