Не рекомендуется увеличивать концентрацию антифриза, поскольку это приве$
дет к снижению эффективности системы охлаждения. Охлаждающая жидкость
с высокой концентрацией антифриза (до 60%) должна применяться исключи$
тельно в условиях минусовых температур. Регулярно проверяйте систему ох$
лаждения, если мотовездеход эксплуатируется в зимнее время в условиях ми$
нусовых температур.
Ознакомьтесь с правилами техники безопасности
на стр. 99.
Проверка уровня охлаждающей жидкости производится перед каждой поезд$
кой. При необходимости долейте охлаждающую жидкость.
ПРАВАЯ ПЕРЕДНЯЯ ЧАСТЬ
1. Установите мотовездеход на горизонтальную поверхность.
2. Прогрейте двигатель до рабочей температуры. После этого проверьте уро$
вень охлаждающей жидкости в расширительном бачке (1). Он должен нахо$
диться между верхней отметкой UPPER (2) и нижней отметкой LOWER (3).
Если расширительный бачок пуст, или имеет место существенная потеря ох$
лаждающей жидкости, проверьте, нет ли подтеканий охлаждающей жидкос$
ти, и обратитесь к официальному дилеру Honda для проведения ремонта.
Проверка уровня и долив охлаждающей жидкости
Жидкость
127Обслуживание мотовездехода Honda

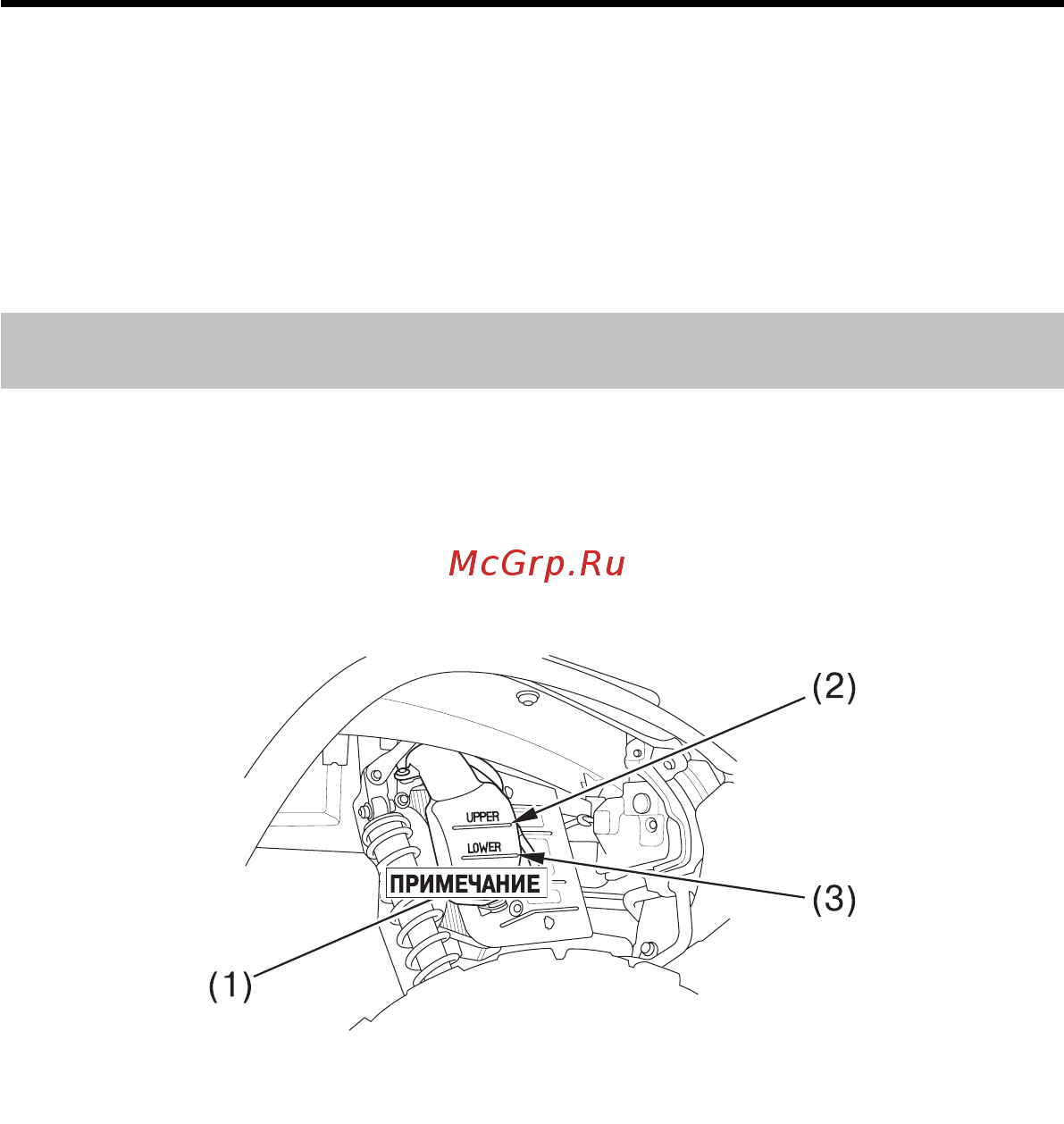

(1) расширительный бачок
(2) верхняя отметка уровня UPPER
(3) нижняя отметка уровня LOWER
