![Honda TRX680FA (2005-2011) Инструкция по эксплуатации онлайн [136/235] 11103](/img/pdf.png)

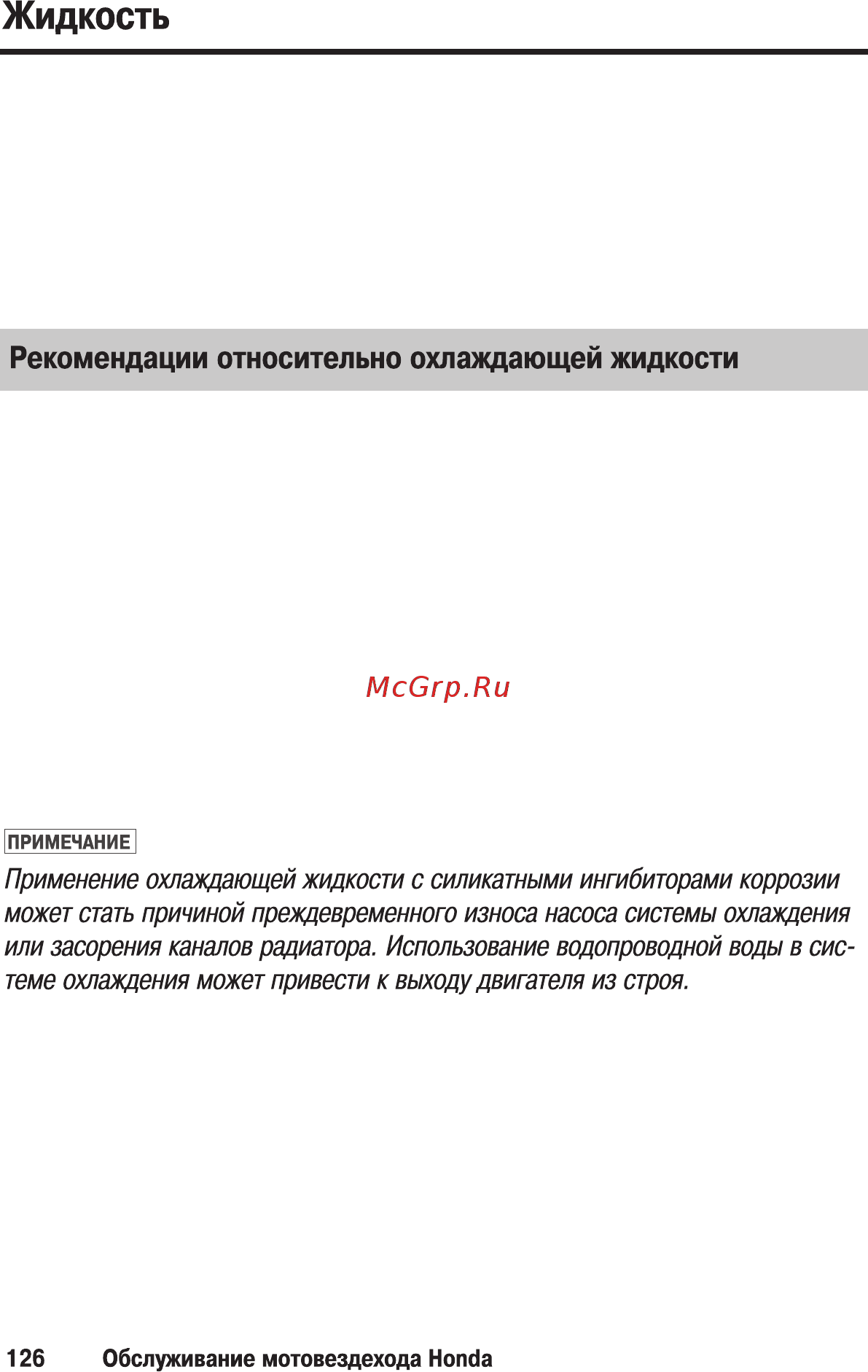

Honda TRX680FA (2005-2011) Инструкция по эксплуатации онлайн [136/235] 11103
![Honda TRX680FA (2005-2011) Инструкция по эксплуатации онлайн [136/235] 11103](/views2/1011757/page136/bg88.png)
Систем а охлаждения мотовездехода предназначена для отвода тепла от двига-
теля с помощ ью рубаш ки охлаждения, встроенной в конструкцию блока и го$
ловки цилиндра.
Грамотное техническое обслуживание будет способствовать безотказной рабо-
те двигателя и позволит предотвратить замерзание, перегрев и коррозию дви-
гателя.
Используйте охлаждаю щ ую жидкость м арки Pro Honda HP, приготовленную на
основе этиленгликолевого антиф риза с содержанием ингибиторов коррозии, и
специально предназначенную для использования в алю миниевых двигателях.
Необходимая инф ормация об охлаждаю щ ей жидкости указана на упаковке.
Для приготовления охлаждаю щ ей жидкости используется только дистиллиро-
ванная вода. Вода с вы соким содержанием минералов или солей м ожет нанес-
ти вред алю м иниевому блоку двигателя.
Помните, что самостоятельное техническое обслуживание возм ожно только при
отсутствии возможности приезда в оф ициальный сервис. Перед проведением
работ самостоятельно, предупредите об этом своего дилера.
Систем а охлаждения мотовездехода заполнена на заводе 50-процентным раст-
вором антиф риза и дистиллированной воды. Такая охлаждаю щ ая жидкость ре-
комендуется для больш инства температурных условий и обеспечивает хоро-
ш ую защ иту от коррозии.
При концентрации антиф риза м енее 40% невозм ожно обеспечить достаточную
защ иту систем ы охлаждения от коррозии.
