Honda TRX680FA (2005-2011) [145/235] Дроссельная заслонка
![Honda TRX680FA (2005-2011) [145/235] Дроссельная заслонка](/views2/1011757/page145/bg91.png)
Ознакомьтесь с правилами техники безопасности
на стр. 99.
ПРАВАЯ РУКОЯТКА
Проверка
Величина свободного хода проверяется на рычаге (1) управления дроссельной
заслонкой.
Свободный ход:
3 5 8 мм
Регулировка
1. Сместите резиновую гильзу (2) назад, чтобы обнажить регулятор (3) троса
акселератора.
2. Ослабьте контргайку (4).
3. Для регулировки величины свободного хода поворачивайте регулятор.
4. Закрутите контргайку и установите на место резиновую гильзу.
5. После завершения регулировки свободного хода рычага акселератора
проверьте корректность его работы во всех положениях руля.
Свободный ход рукоятки акселератора
136
Дроссельная заслонка
Обслуживание мотовездехода Honda

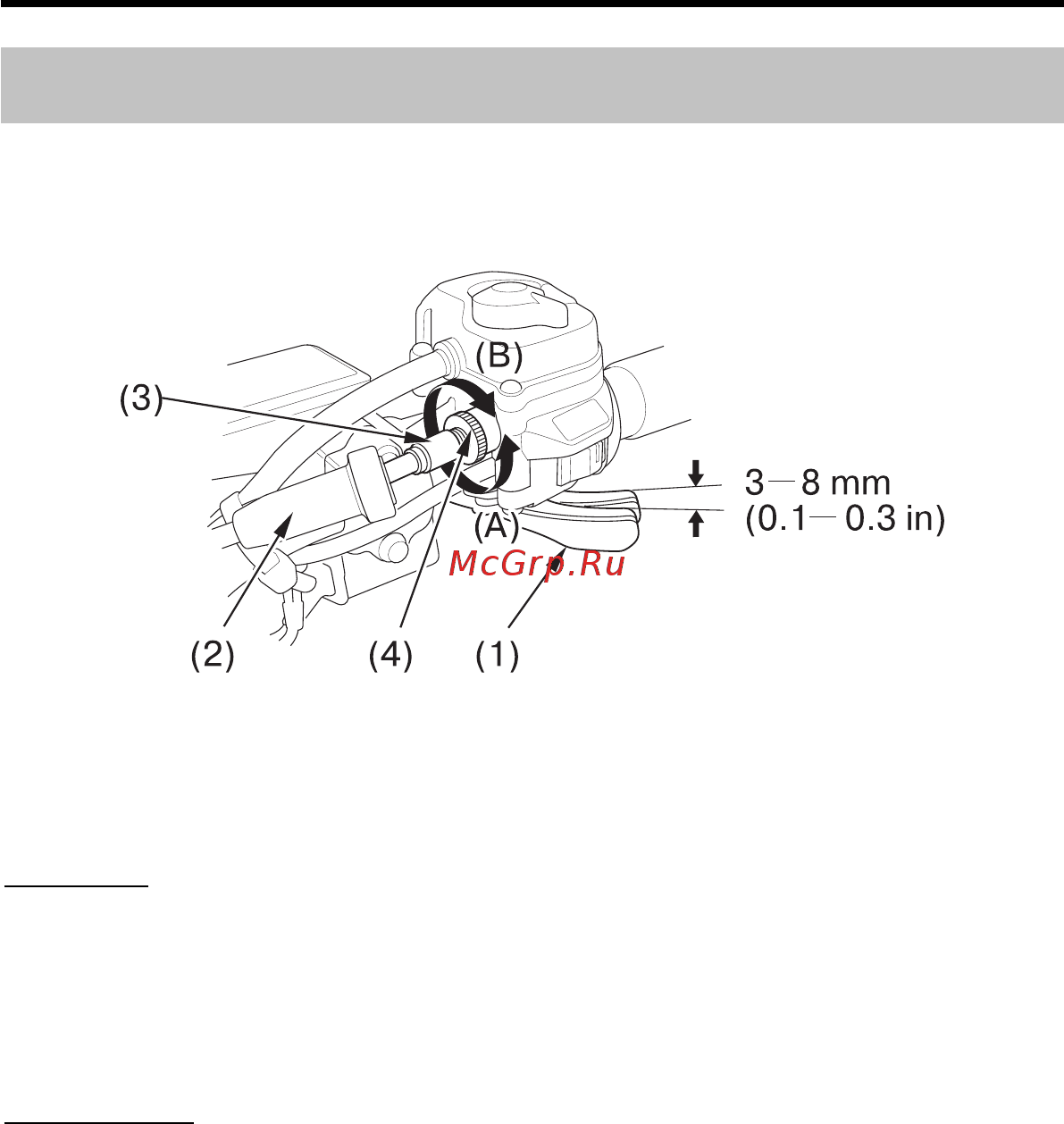

(1) рычаг акселератора
(2) резиновая гильза
(3) регулятор троса акселератора
(4) контрагайка
(А) уменьшение свободного хода
(В) увеличение свободного хода
