Honda TRX680FA (2005-2011) [154/235] Тормоза
![Honda TRX680FA (2005-2011) [154/235] Тормоза](/views2/1011757/page154/bg9a.png)
Ознакомьтесь с правилами техники безопасности
на стр. 99.

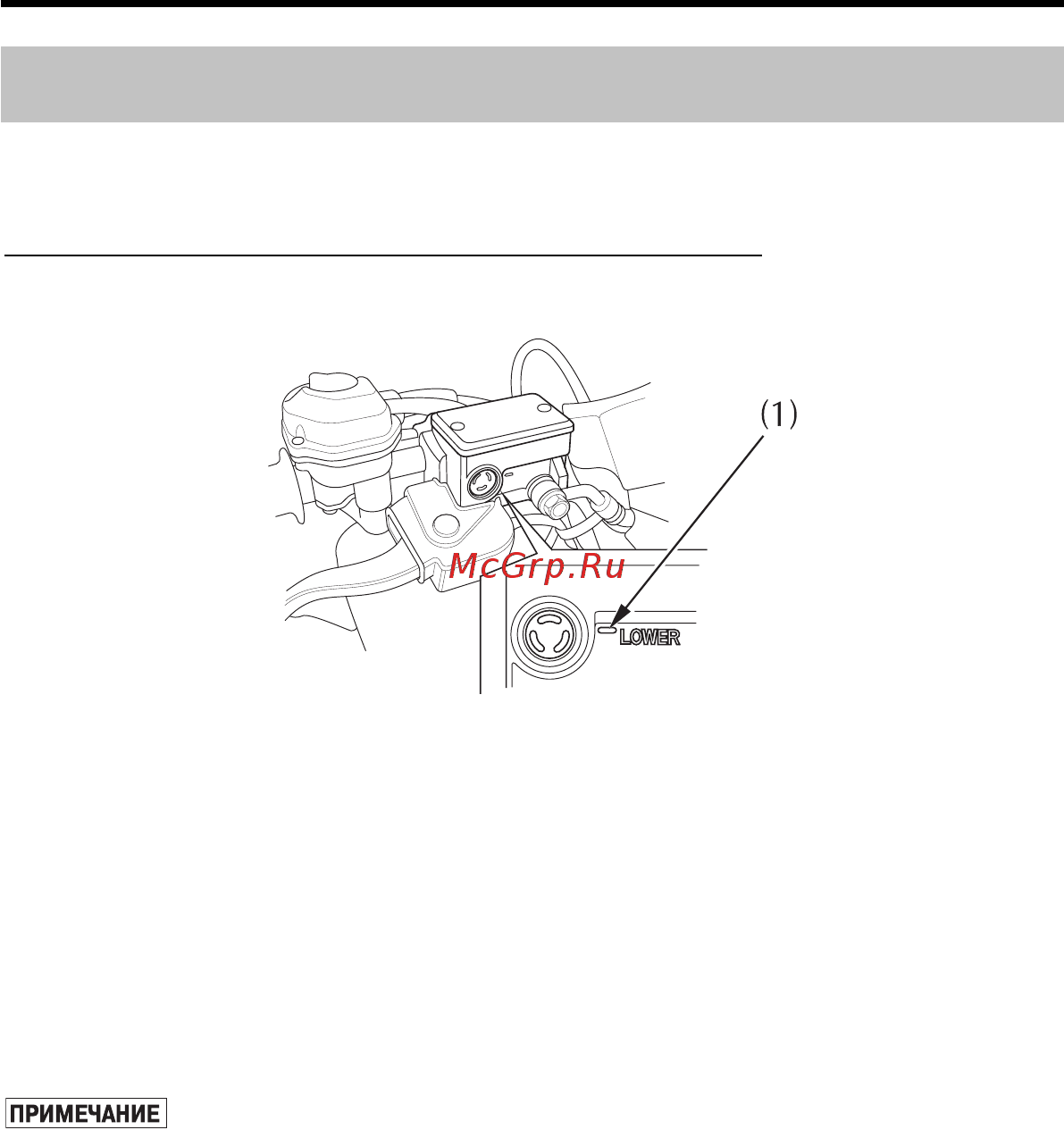

Уровень тормозной жидкости переднего тормоза
ПРАВАЯ РУКОЯТКА
(1) Нижняя отметка уровня LOWER
Проверка выявила низкий уровень жидкости, обратитесь к официальному ди$
леру Honda для ее долива.
Самостоятельно доливайте или заменяйте тормозную жидкость только
в экстренных случаях. Если вы самостоятельно доливали тормозную жидкость,
при первой же возможности обратитесь к официальному дилеру Honda для
проверки системы.
Попадание тормозной жидкости на окрашенные или пластиковые поверхности
может их повредить. Обращайтесь с тормозной жидкостью осторожно.
Проверяйте уровень жидкости на вертикально стоящем мотовездеходе.
Он должет быть выше нижней (LOWER) отметки (1). Если уровень находится
на нижней отметке LOWER или ниже неё, проверьте износ тормозных колодок
(стр. 147).
Изношенные колодки подлежат замене. Если колодки не изношены, проверь$
те, нет ли утечки жидкости из тормозной системы.
Проверка уровня тормозной жидкости
Тормоза
145Обслуживание мотовездехода Honda
