Honda TRX680FA (2005-2011) [133/235] Масло в картере редуктора
![Honda TRX680FA (2005-2011) [133/235] Масло в картере редуктора](/views2/1011757/page133/bg85.png)
1. Установите мотовездеход на горизонтальной поверхности.
2. Расположите емкость для слива масла под отверстием сливного болта (1).
3. Выверните пробку маслозаливной горловины (2) и болт сливного отве$
рстия.
4. После слива масла установите болт сливного отверстия на место и затяни$
те его с моментом:
12 Нм
5. Залейте масло с рекомендованными характеристиками.
78 см
3
6. Убедитесь, что уровень масла достигает нижней кромки отверстия (3) про$
верки уровня масла.
7. Установите на место пробку маслозаливной горловины.
ЗАДНЯЯ СТОРОНА
Масло в картере редуктора
123Обслуживание мотовездехода Honda

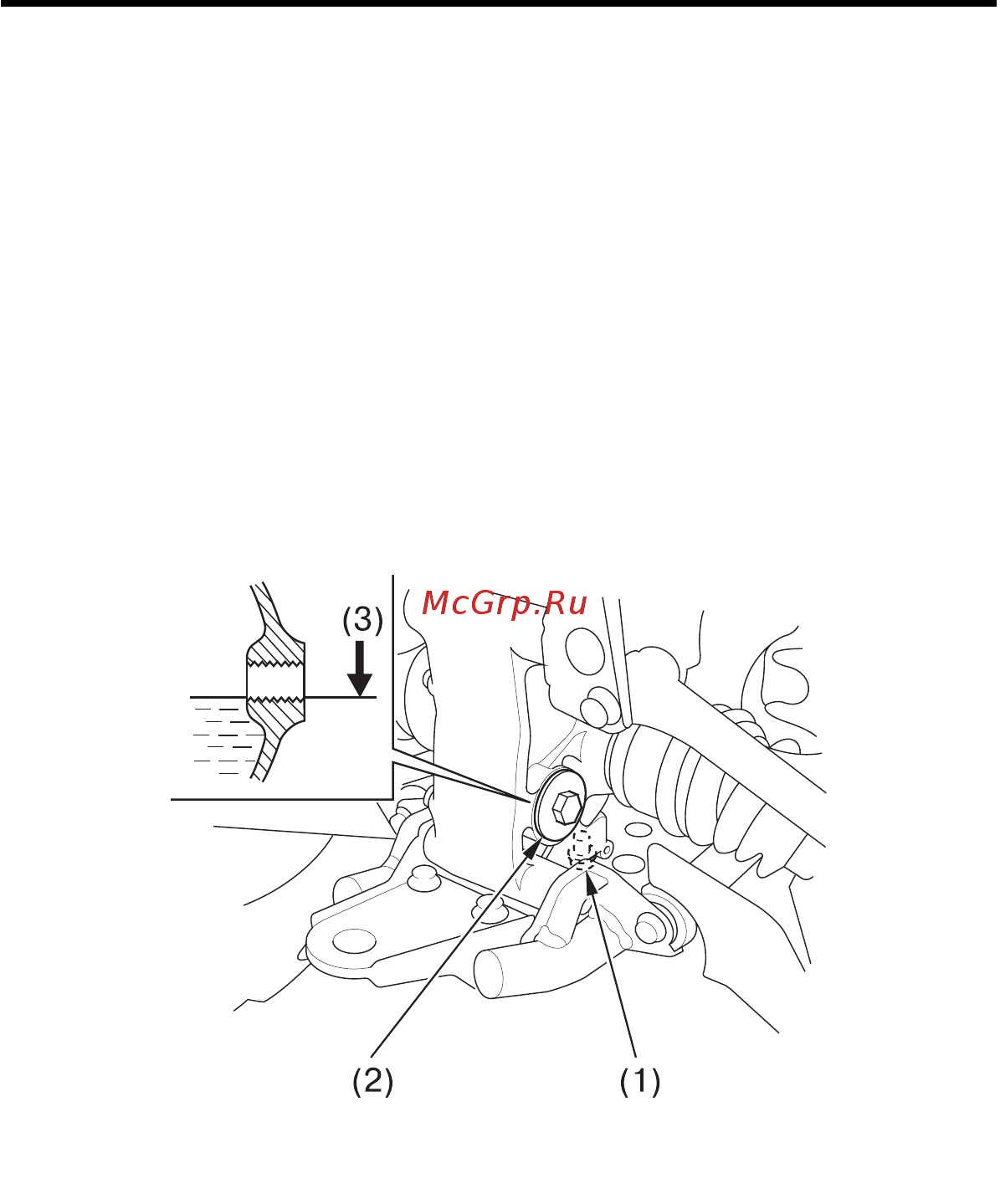

(1) болт сливного отверстия
(2) пробка маслозаливного отверстия
(3) нижняя кромка контрольного отверстия
