Honda TRX680FA (2005-2011) [197/235] Неполадки в трансмиссии
![Honda TRX680FA (2005-2011) [197/235] Неполадки в трансмиссии](/views2/1011757/page197/bgc5.png)
Мотовездеход не двигается, несмотря на то, что символ "5 5"
не мигает.
В этом случае возможной причиной является блокировка трансмиссии. Для
разблокировки трансмиссии выполните следующие действия:
1. Включите нейтральную передачу.
2. Включите стояночный тормоз.
3. Переведите замок зажигания в положение OFF (ВЫКЛ).

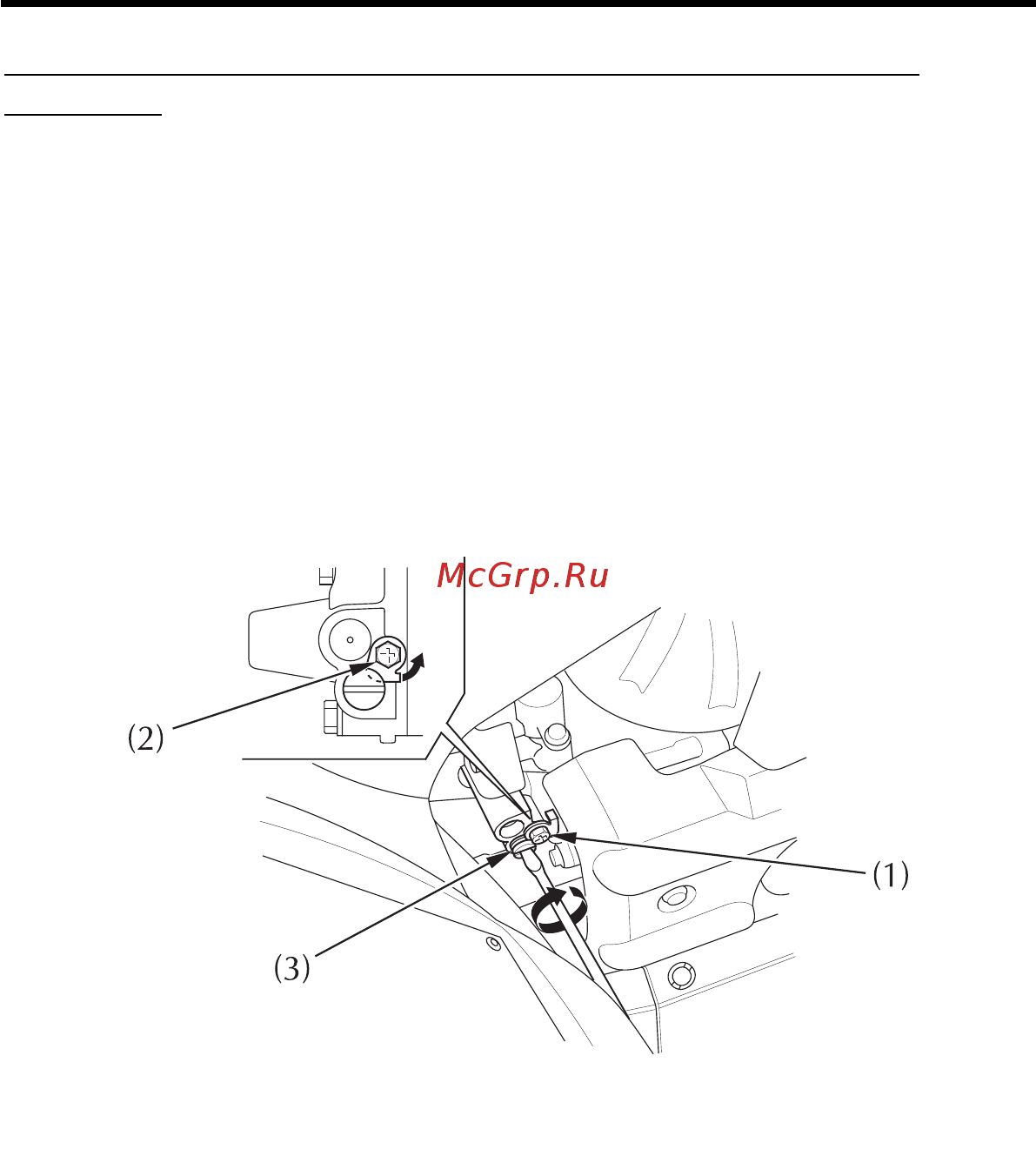

4. Осабьте внит (1) и освободите пластину блокировки (2).
5. Поверните на полный оборот аварийный клапан (3). Мотовездеход начнет
медленно двигаться вперед.
6. При первой же возможности обратитесь к официальному дилеру Honda.
ЛЕВАЯ СТОРОНА
188
Неполадки в трансмиссии
Действия при непредвиденных обстоятельствах
(1) винт
(2) пластина блокировки
(3) аварийный клапан
