Honda TRX680FA (2005-2011) [40/235] Кнопка стартера
![Honda TRX680FA (2005-2011) [40/235] Кнопка стартера](/views2/1011757/page40/bg28.png)

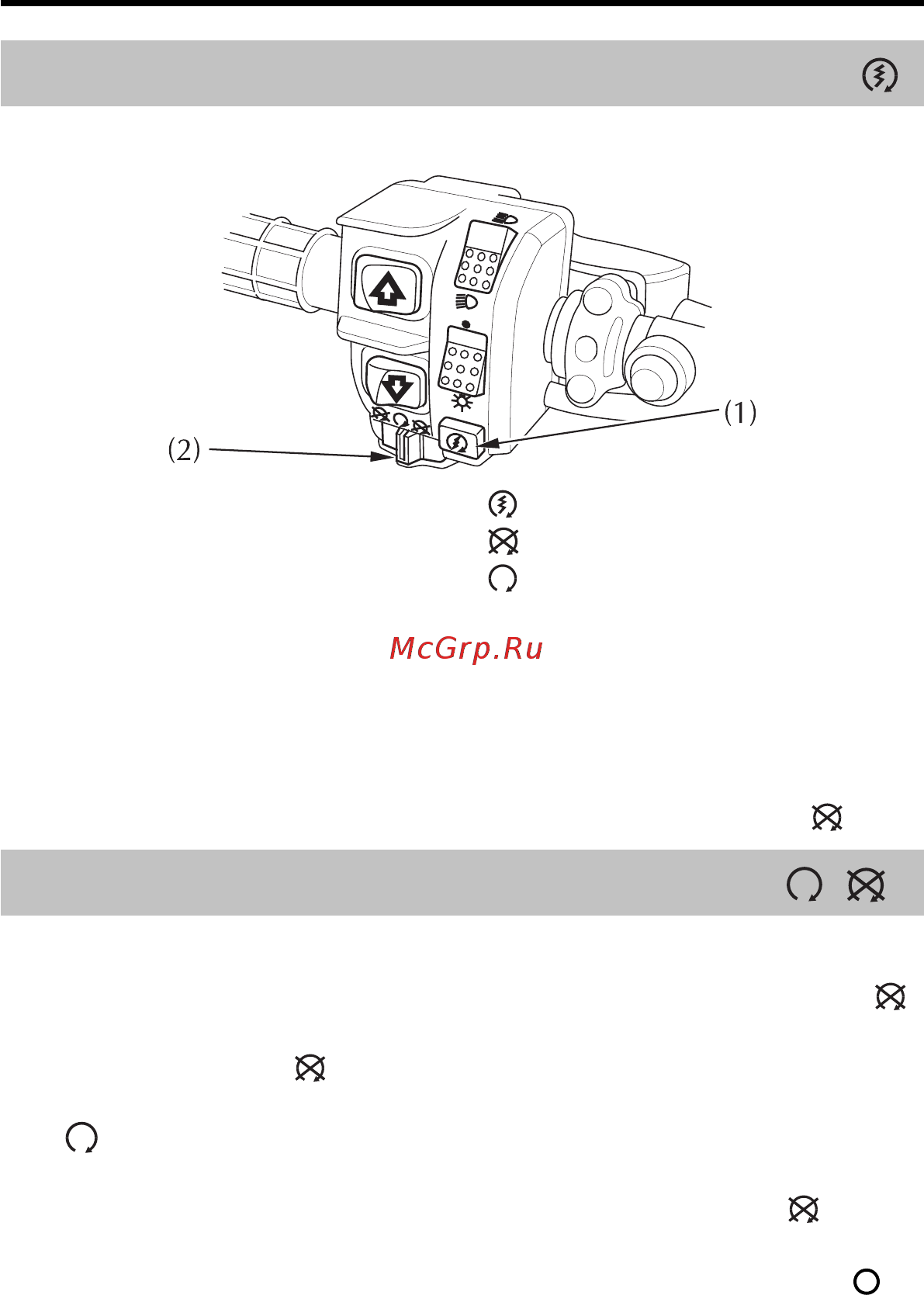

ЛЕВАЯ РУКОЯТКА
Кнопка стартера (1) используется для запуска двигателя. Двигатель запускает$
ся нажатием на кнопку.
Процедуру запуска
см. на стр. 67.
При нажатии на кнопку стартера электродвигатель стартера начинает провора$
чивать вал двигателя. Стартер не будет работать, если при нажатии на кнопку
стартера выключатель двигателя находится в положении OFF (ВЫКЛ) .
Выключатель двигателя (2) служит для экстренной остановки двигателя. Для
остановки двигателя переместите выключатель в любое из положений OFF
(ВЫКЛ). Двигатель не запустится, если выключатель двигателя будет нахо$
диться в положении OFF (ВЫКЛ). Во всех штатных режимах, даже при оста$
новленном двигателе, данный выключатель должен находиться в положении
RUN (РАБОТА).
Если мотовездеход остановлен и при этом замок зажигания находится в поло$
жении ON ( l ) (ВКЛ), а выключатель двигателя в положении OFF (ВЫКЛ),
это может привести к разряду аккумуляторной батареи. Для предотвращения
разряда батареи замок зажигания следует установить в положение OFF ( )
(ВЫКЛ).
Кнопка стартера
Органы управления и функции
31Приборы и органы управления
(1) кнопка стартера
(2) выключатель двигателя
ПУСК ДВИГАТЕЛЯ (СТАРТЕР)
Положение OFF (ВЫКЛ)
РАБОТА
Выключатель двигателя
