Honda TRX680FA (2005-2011) [118/235] Отделение для хранения руководства по эксплуатации
![Honda TRX680FA (2005-2011) [118/235] Отделение для хранения руководства по эксплуатации](/views2/1011757/page118/bg76.png)

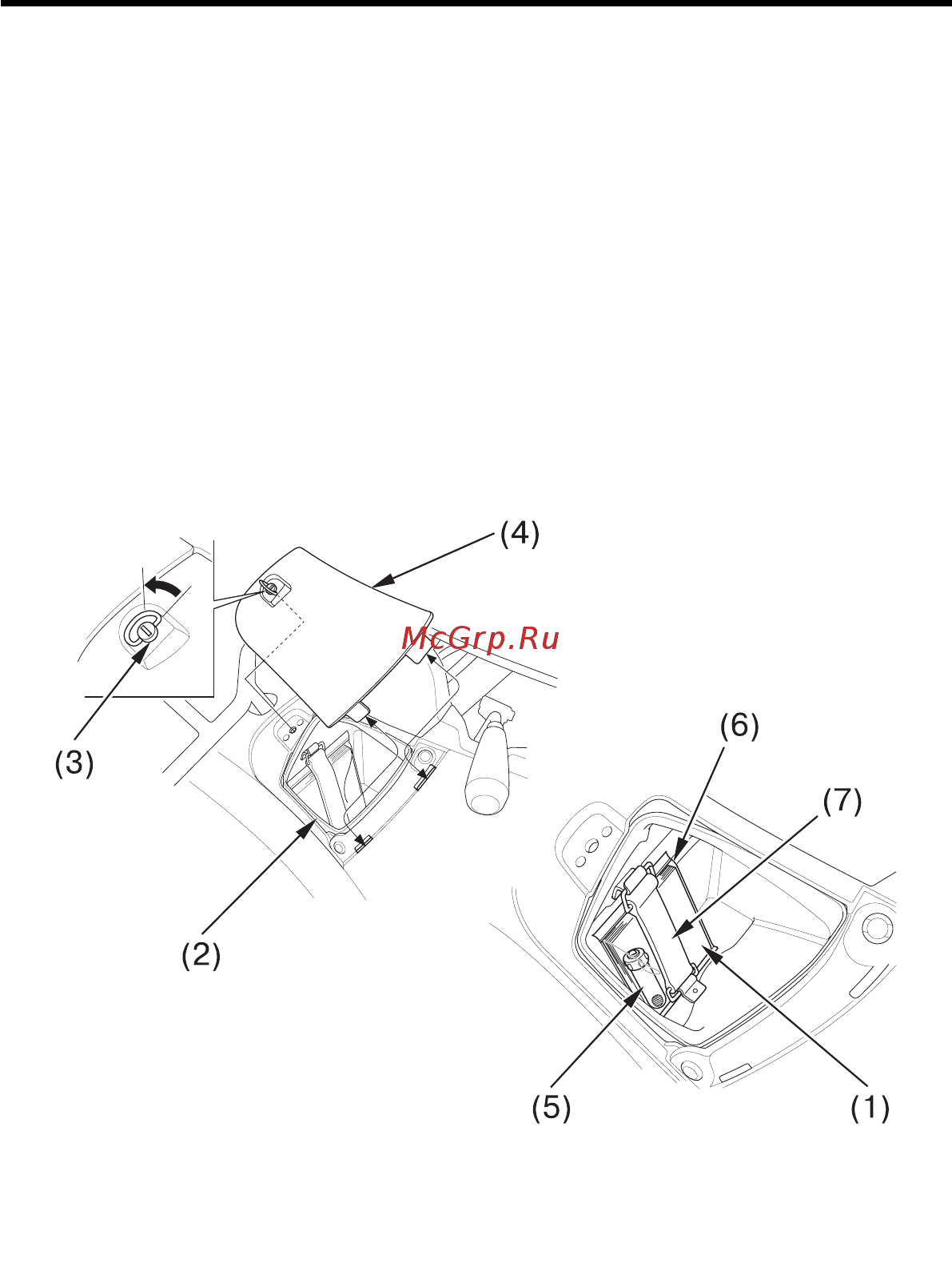

В мотовездеходе предусмотрено место для хранения Руководства по эксплуа$
тации, что позволяет всегда иметь его под рукой. Храните Руководство по
эксплуатации (1) в багажном отсеке (2), расположенном на левой стороне пе$
реднего крыла.
Чтобы открыть отсек, поверните винт (3) против часовой стрелки и снимите
крышку (4).
Руководство по эксплуатации и манометр (5) должны храниться в пластиковом
пакете (6) и надежно крепиться резиновым жгутом (7).
Старайтесь не заливать эту зону водой при мойке мотовездехода.
ЛЕВАЯ СТОРОНА
Отделение для хранения
Руководства по эксплуатации
109Обслуживание мотовездехода Honda
(1) руководство по эксплуатации
(2) багажный отсек
(3) винт
(4) крышка
(5) манометр
(6) пластиковый пакет
(7) резиновый жгут
