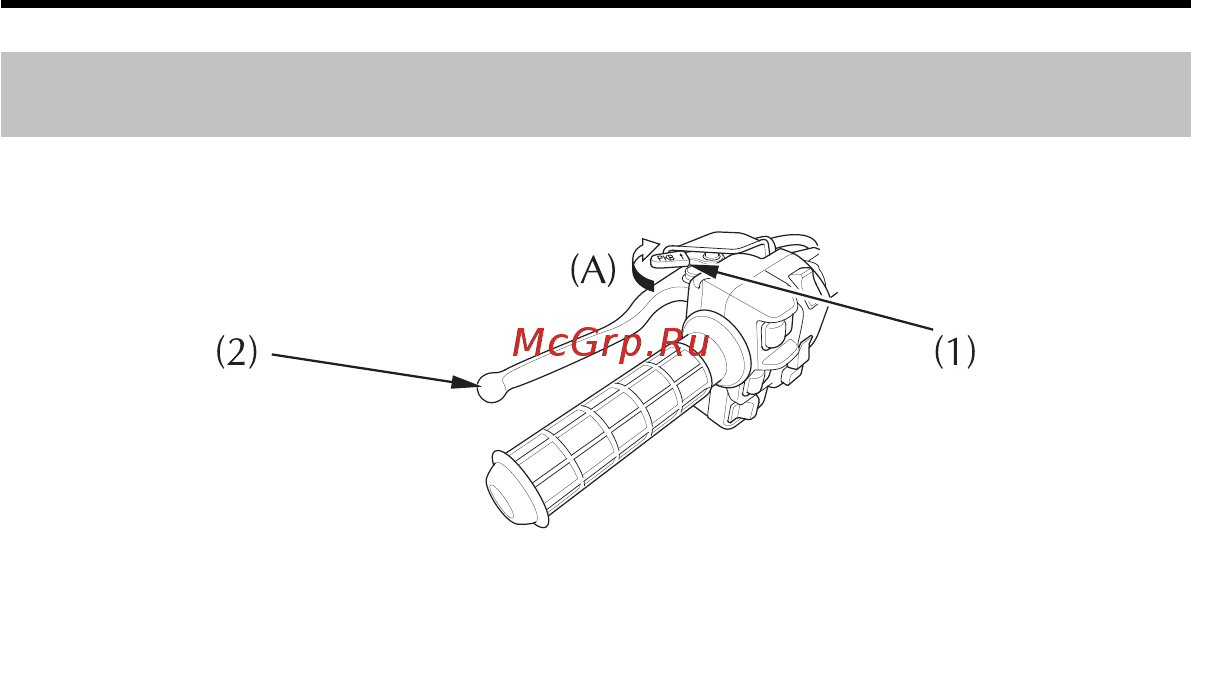

ЛЕВАЯ РУКОЯТКА
Рычаг (1) блокировки, расположенный на рычаге ( 2 ) заднего тормоза, позво$
ляет использовать этот тормоз в качестве стояночного. Для включения стоя$
ночного тормоза необходимо выжать левой рукой рычаг заднего тормоза, пос$
ле чего правой рукой заблокировать рычаг блокировки. См. раздел
"Стоянка"
на стр. 93.
Включение стояночного тормоза активирует стоп$сигналы. Во избежание раз$
рядки аккумуляторной батареи выключайте зажигание при использовании сто$
яночного тормоза.
Стояночный тормоз
Органы управления и функции
37Приборы и органы управления
(1) рычаг блокировки тормоза
(2) рычаг заднего тормоза/стояночного
тормоза
(А) для блокировки
