Honda TRX680FA (2005-2011) [39/235] Выключатель режима полного привода
![Honda TRX680FA (2005-2011) [39/235] Выключатель режима полного привода](/views2/1011757/page39/bg27.png)
Данный мотовездеход оборудован выключателем полного привода трансмис$
сии, который служит для выбора режима трансмиссии. Выбирайте режим ра$
боты трансмиссии, наиболее подходящий для условий движения.
Выключатель полного привода трансмиссии расположен над рычагом акселе$
ратора. Для включения требуемого режима работы трансмиссии необходимо
переместить выключатель в соответствующее положение.
Текущий режим работы трансмиссии отображается индикатором (2) режимов
трансмиссии.
Задний привод: индикатор полного привода выключается. режим полного при$
вода: индикатор полного привода включен.
Режим полного привода трансмиссии может быть включен только при работа$
ющем двигателе.
Режим полного привода выключается при включении заднего привода либо
после остановки двигателя.
При запуске двигателя по умолчанию включается режим заднего привода не$
зависимо от положения выключателя.
Выключатель режима полного привода
30
Органы управления и функции
Приборы и органы управления

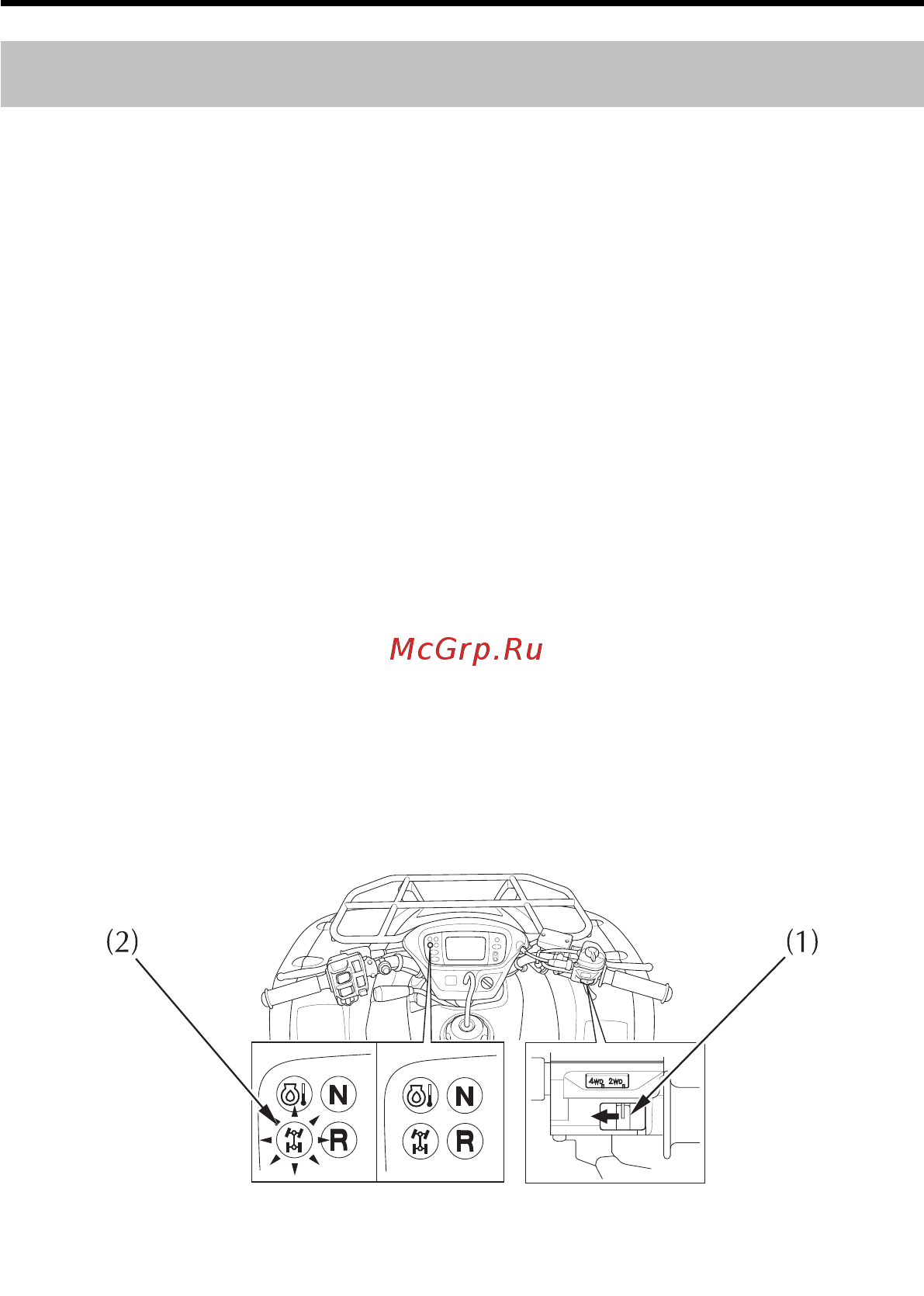

(1) выключатель режима полного привода (2) индикатор включения полного привода
Режим полного привода Режим заднего привода
