Дисплей имеет две функции: отображение показаний одометра (1)
и указателя пробега за поездку.
Указатель пробега за поездку может работать в двух режимах, "А" (2) и "В" (3).
Одометр регистрирует совокупное расстояние (в километрах), пройденное мо$
товездеходом со включенным зажиганием.
Указатель пробега за поездку фиксирует расстояние, пройденное мотовезде$
ходом со включенным зажиганием за одну поездку.
Для перехода от режима отображения показаний одометра в режим отображе$
ния показаний указателей пробега за поездку нажмите и отпустите кнопку пе$
реключения режимов отображения показаний одометра/указателя пробега за
поездку.
Дисплей одометра / указателя пробега за поездку
22
Дисплеи, индикаторы и сигнализаторы
Приборы и органы управления

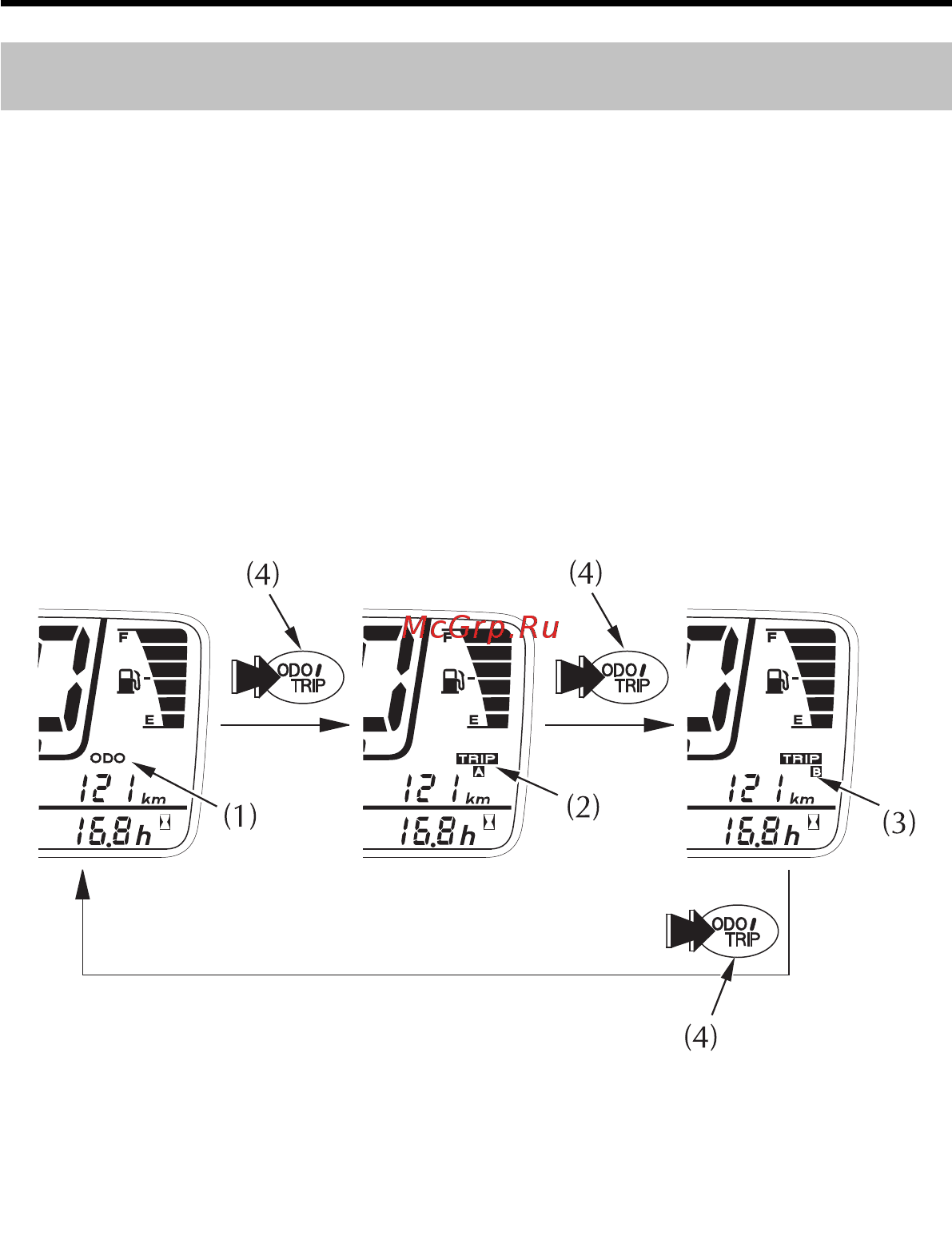

(1) одометр
(2) указатель пробега за поездку "А"
(3) указатель пробега за поездку "Б"
(4) кнопка переключения режимов
отображения показаний
одометра/указателя пробега за
поездку
