Указатель (1) уровня топлива служит для отображения приблизительного ос$
татка топлива. Емкость топливного бака:
17,0 л
Если мигают сигнализатор низкого уровня топлива (3) и деление Е (2) на ука$
зателе уровня топлива, это означает, что уровень топлива низок и необходимо
как можно скорее заправить бак топливом. При этом приблизительный остаток
топлива в баке составляет:
4,1 л
При наличии неисправности в системе индикации уровня топлива включатся
и будут мигать все деления шкалы. В этом случае обратитесь к официальному
дилеру Honda.
Указатель уровня топлива
26
Дисплеи, индикаторы и сигнализаторы
Приборы и органы управления

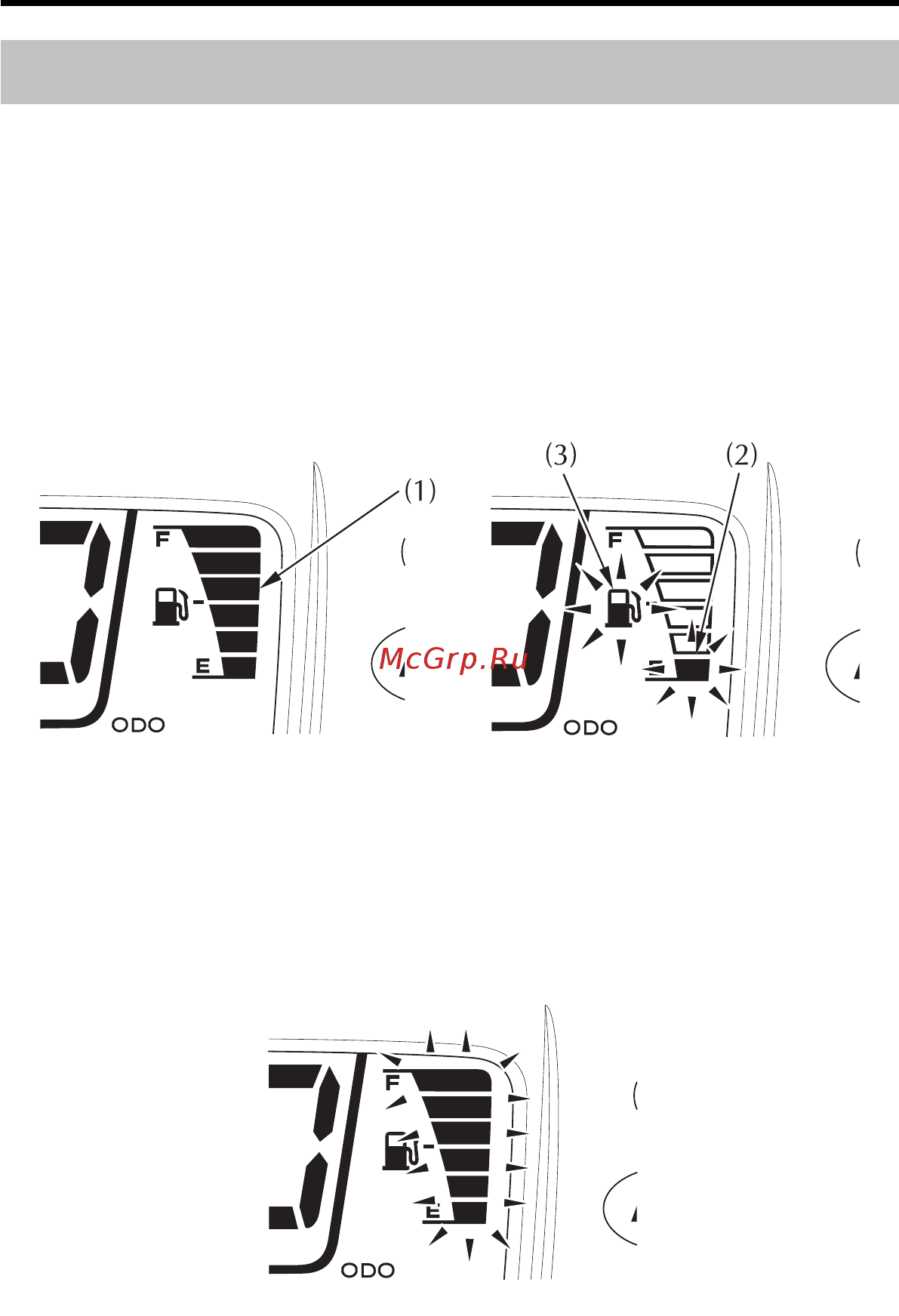

(1) указатель уровня топлива
(2) Деление Е
(3) сигнализатор низкого уровня топлива
