Дренажная трубка корпуса воздухоочистителя подлежит обслуживанию соглас$
но требованиям Регламента технического обслуживания. (Частое форсирова$
ние бродов может потребовать более частого обслуживания.) Если в трубке
видны отложения, трубка подлежит очистке до начала движения.
ЗАДНЯЯ СТОРОНА
1. Демонтируйте дренажную трубку (1), отсоединив фиксатор (2), располо$
женный под корпусом воздухоочистителя (3).
2. Слейте отложения.
3. Установите на место трубку и надежно закрепите ее с помощью фиксатора.
Дренажная трубка корпуса воздухоочистителя
Воздухоочиститель
135Обслуживание мотовездехода Honda

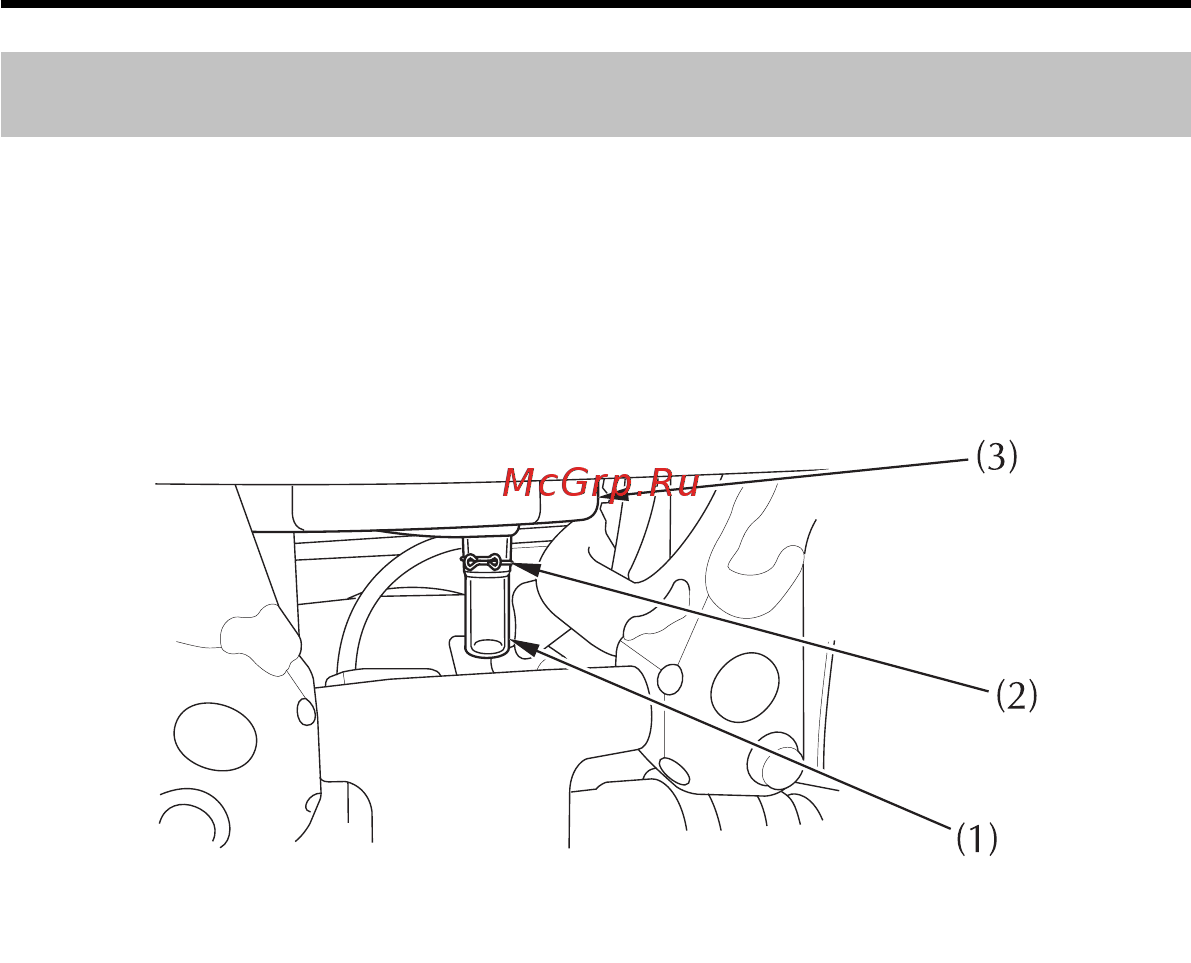

(1) дренажная трубка
(2) фиксатор
(3) корпус воздухоочистителя
