Honda TRX680FA (2005-2011) [165/235] Износ протектора передних шин
![Honda TRX680FA (2005-2011) [165/235] Износ протектора передних шин](/views2/1011757/page165/bga5.png)
Если вы попали в выбоину на дороге или произошел наезд на твердый пред$
мет, при первой же возможности остановитесь и осмотрите шины, чтобы убе$
диться в отсутствии повреждений.
Износ протектора передних шин
Для проверки состояния протектора необходимо измерить глубину канавки (1)
в центре шины, либо осмотреть индикатор (2) износа. В целях обеспечения
наилучших рабочих качеств шин, рекомендуется производить их замену до то$
го, как остаточная глубина протектора в центре шины составит менее:
156
Шины
Обслуживание мотовездехода Honda

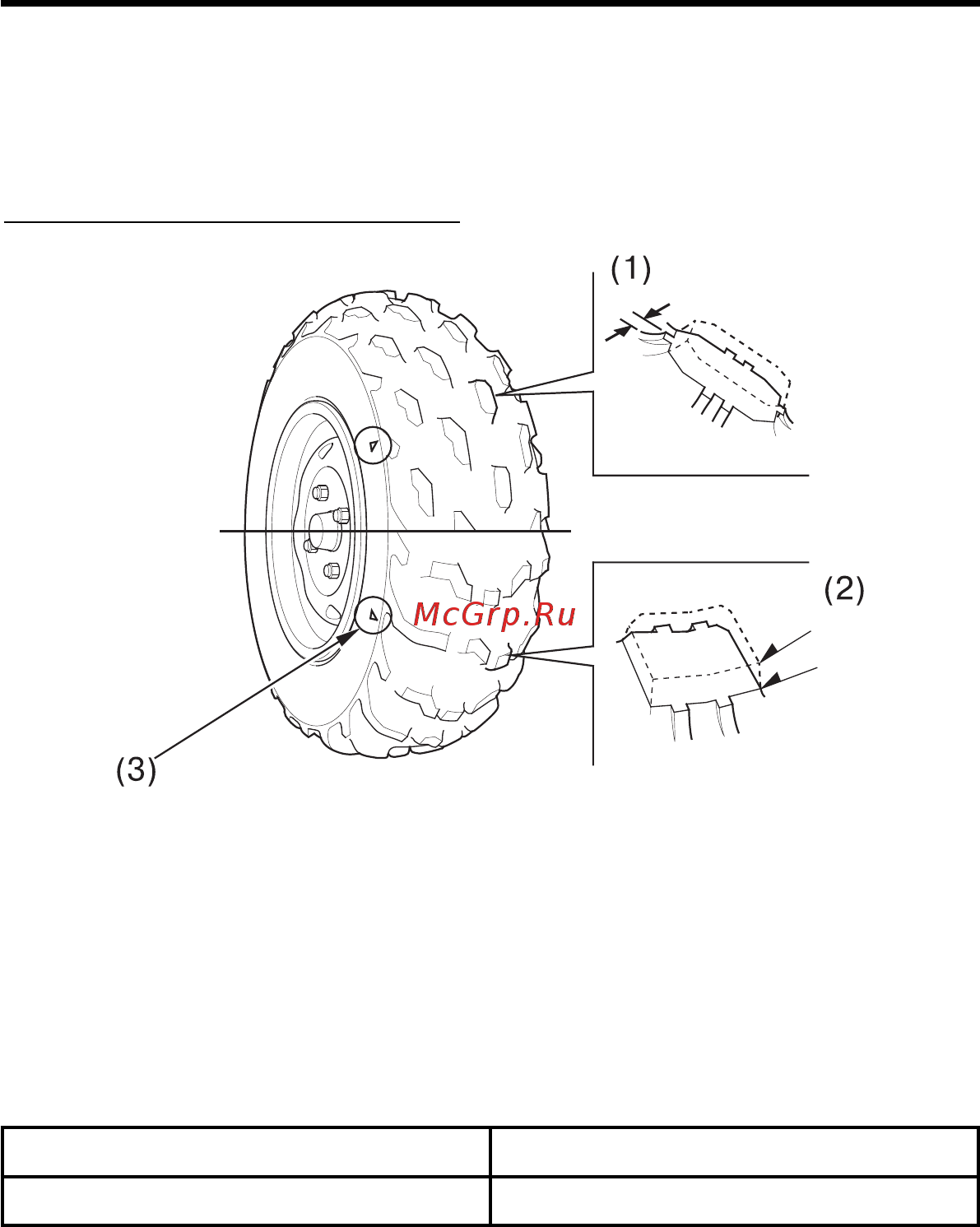

(1) остаточная глубина протектора (2) индикатор износа
(3) расположение индикатора износа
4 мм
НОВАЯ
Заменить
Задние
Передние
Передних 4 мм
Задних 4 мм
