Honda TRX680FA (2005-2011) [135/235] Масло дифференциала
![Honda TRX680FA (2005-2011) [135/235] Масло дифференциала](/views2/1011757/page135/bg87.png)
1. Установите мотовездеход на горизонтальной поверхности.
2. Расположите емкость для слива масла под отверстием сливного болта (1).
3. Выверните пробку маслозаливной горловины (2) и болт сливного отверстия.
4. После слива масла установите болт сливного отверстия на место и затяни$
те его с моментом:
12 Нм
5. Залейте масло с рекомендованными характеристиками.
175 см
3
Убедитесь, что уровень масла достигает нижней кромки отверстия (3) про$
верки уровня масла.
6. Установите на место пробку маслозаливного отверстия.
ПЕРЕДНЯЯ СТОРОНА
Масло дифференциала
125Обслуживание мотовездехода Honda

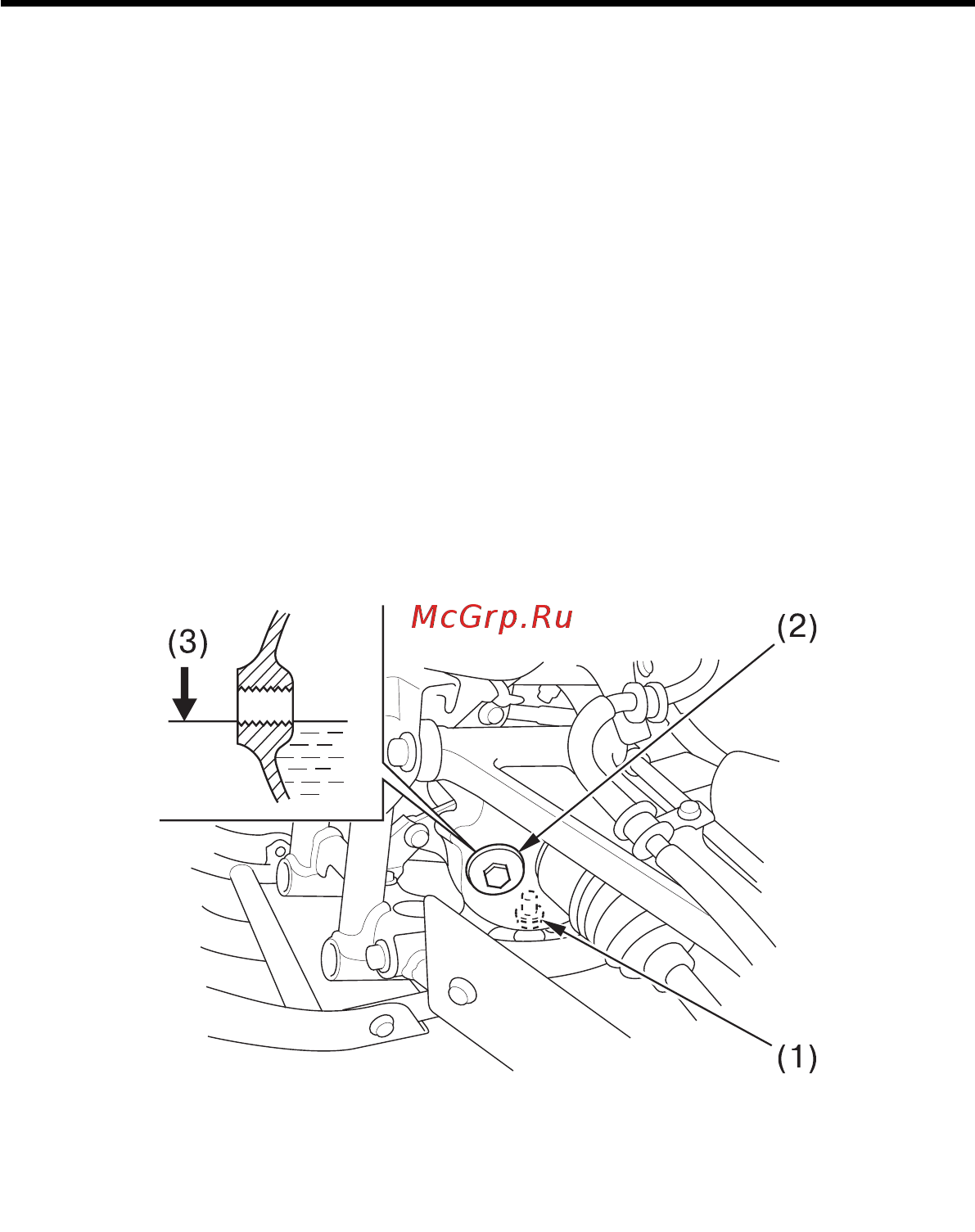

(1) болт сливного отверстия
(2) пробка маслозаливного отверстия
(3) нижняя кромка контрольного отве$
рстия
