Ознакомьтесь с правилами техники безопасности
на стр. 99.
Регулярно проверяйте воздуховоды на предмет наличия засорений или пов$
реждений. Удаляйте насекомых и загрязнения струей воды с малым напором.
Если более 20% воздуховодов вышли из строя, обратитесь к официальному
дилеру Honda для проведения проверки.
После езды по грязи очищайте ячейки радиатора.
Для очистки сот радиатора, масляного радиатора и радиаторной решетки:
1. Отстегните фиксаторы (1).
2. Снимите панель радиатора (2).
3. Промойте сердцевину (3) радиатора, масляный радиатор (4) и радиатор$
ную решетку.
Не направляйте струю воды под давлением на сердцевину радиатора и масля$
ный радиатор. Струя воды под давлением способна вывести сердцевину ради$
атора из строя.
ПЕРЕДНЯЯ СТОРОНА
Рабочие поверхности радиатора
130
Жидкость
Обслуживание мотовездехода Honda

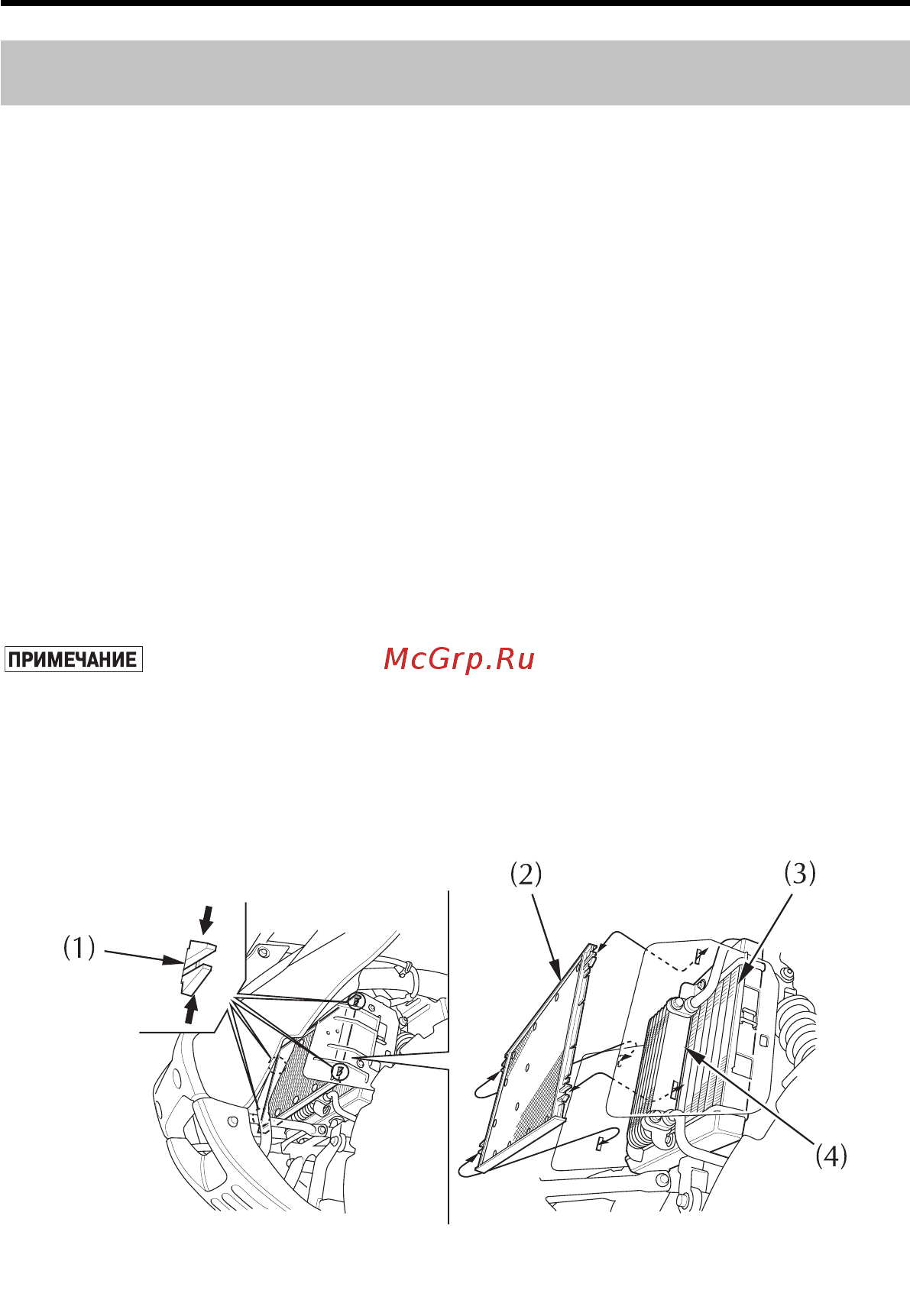

(1) фиксаторы
(2) панель радиатора
(3) сердцевина радиатора
(4) масляный радиатор
