Honda TRX680FA (2005-2011) [79/235] Запуск и остановка двигателя
![Honda TRX680FA (2005-2011) [79/235] Запуск и остановка двигателя](/views2/1011757/page79/bg4f.png)
Стартер с ручным приводом служит для запуска двигателя при разряженной
аккумуляторной батарее. Пуск двигателя с помощью стартера с ручным приво$
дом:
1. Проверьте, включена ли нейтральная передача.
2. Снимите правую боковую панель (см. стр. 1).
3. Крепко сожмите рукоятку ( 2 ) стартера. Вытяните около 100 мм шнура
стартера.
4. Резко и с силой вытяните шнур стартера на всю его длину.
5. После пуска двигателя медленно верните шнур стартера в исходное поло$
жение.
Если шнур стартера возвращается в исходное положение с трудом (по причине
загрязнения), обратитесь к официальному дилеру Honda.
ПРАВАЯ СТОРОНА
Запуск двигателя с отсоединенной, разряженной и неисправной аккумулятор$
ной батареей невозможен. Если пуск двигателя невозможен даже после подк$
лючения аккумуляторной батареи, зарядите батарею (стр. 165).
Если двигатель невозможно запустить даже после зарядки аккумуляторной ба$
тареи, обратитесь к официальному дилеру Honda.
Использование стартера с ручным приводом
70
Запуск и остановка двигателя
Общие сведения по управлению мотовездеходом и вождению

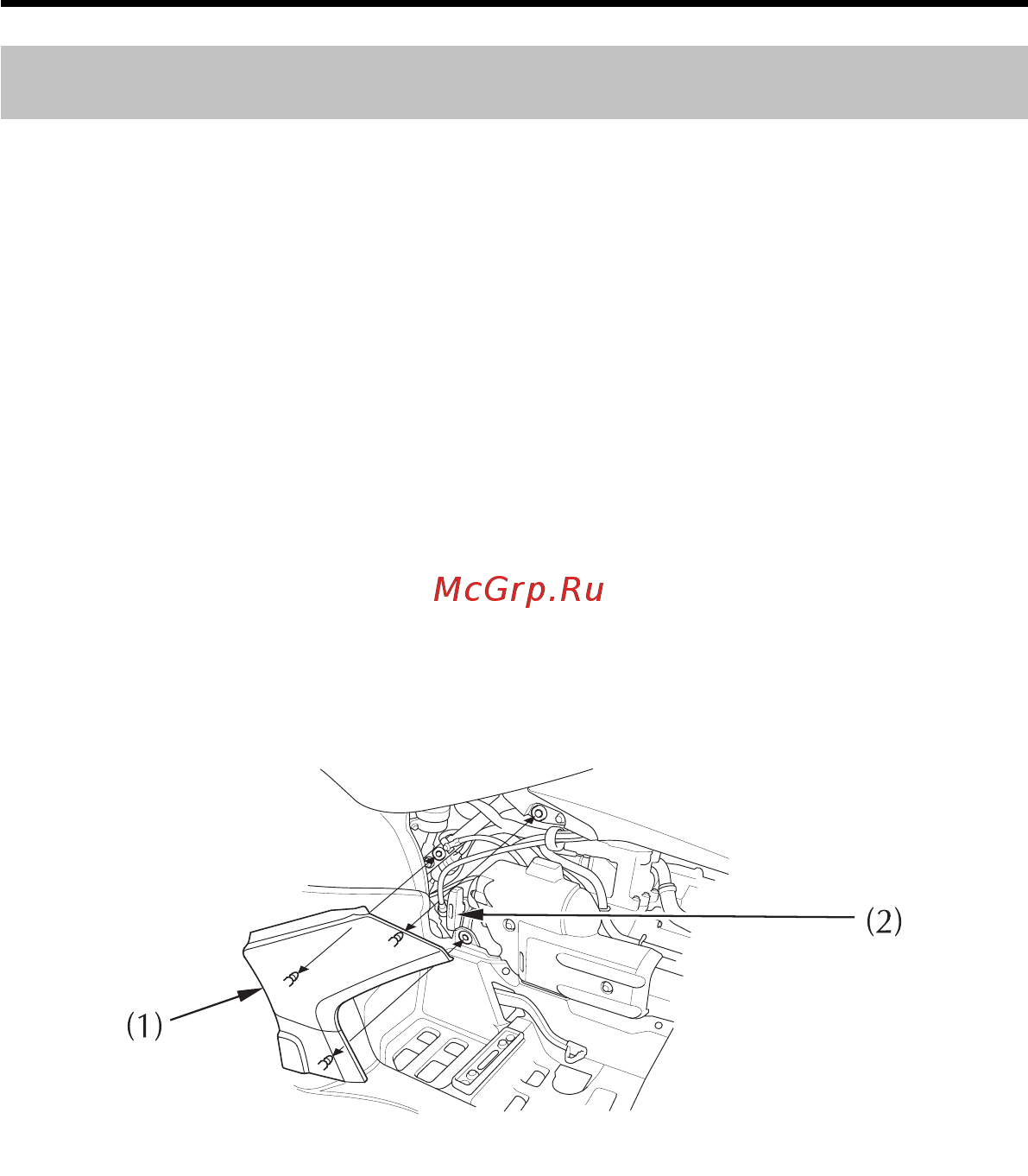

(1) правая боковая панель (2) стартер с ручным приводом
