Honda TRX680FA (2005-2011) [127/235] Моторное масло и масляный фильтр двигателя
![Honda TRX 680 FA [127/235] Моторное масло и масляный фильтр двигателя](/views2/1011757/page127/bg7f.png)
Ознакомьтесь с правилами техники безопасности
на стр. 99.
Проверка уровня моторного масла производится перед каждой поездкой.
При необходимости долейте масло.
1. Установите мотовездеход на твердой ровной поверхности.
2. Запустите двигатель и дайте ему 3 $ 5 минут поработать на холостом ходу.
Остановите двигатель и подождите 2$3 минуты.

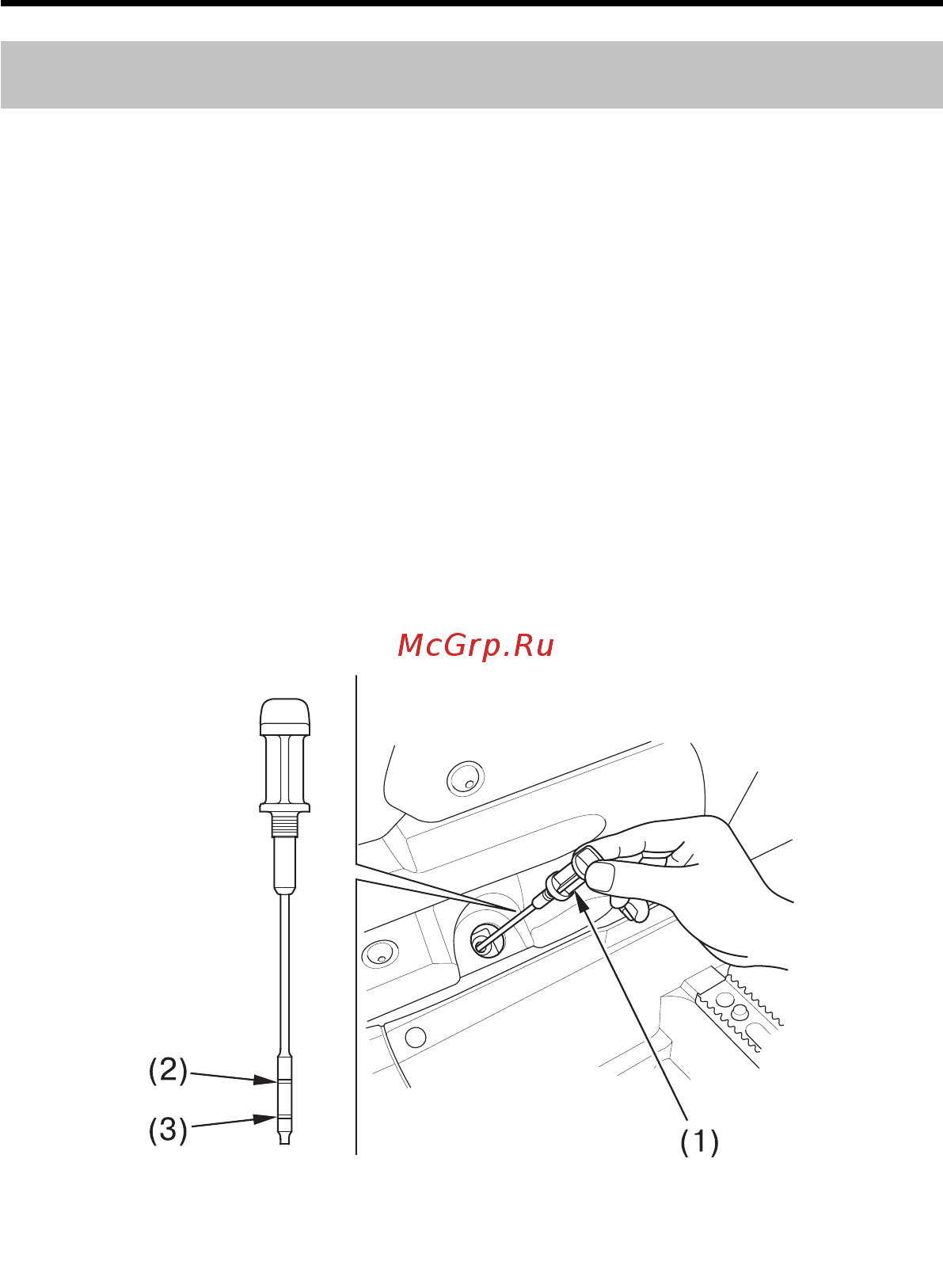

3. Извлеките мерный щуп (1), расположенный в передней части картера
двигателя. Протрите щуп насухо.
4. Вставьте щуп, не закручивая. После этого извлеките щуп и проверьте
уровень масла. Уровень моторного масла должен находиться между
меткой (2) максимального уровня и меткой (3) минимального уровня
на щупе.
ЛЕВАЯ СТОРОНА
Проверка уровня и долив масла
Моторное масло и масляный фильтр двигателя
117Обслуживание мотовездехода Honda
(1) щуп
(2) отметка максимального уровня
(3) отметка минимального уровня
