![Honda TRX680FA (2005-2011) Инструкция по эксплуатации онлайн [128/235] 11103](/img/pdf.png)
Honda TRX680FA (2005-2011) Инструкция по эксплуатации онлайн [128/235] 11103
![Honda TRX680FA (2005-2011) Инструкция по эксплуатации онлайн [128/235] 11103](/views2/1011757/page128/bg80.png)

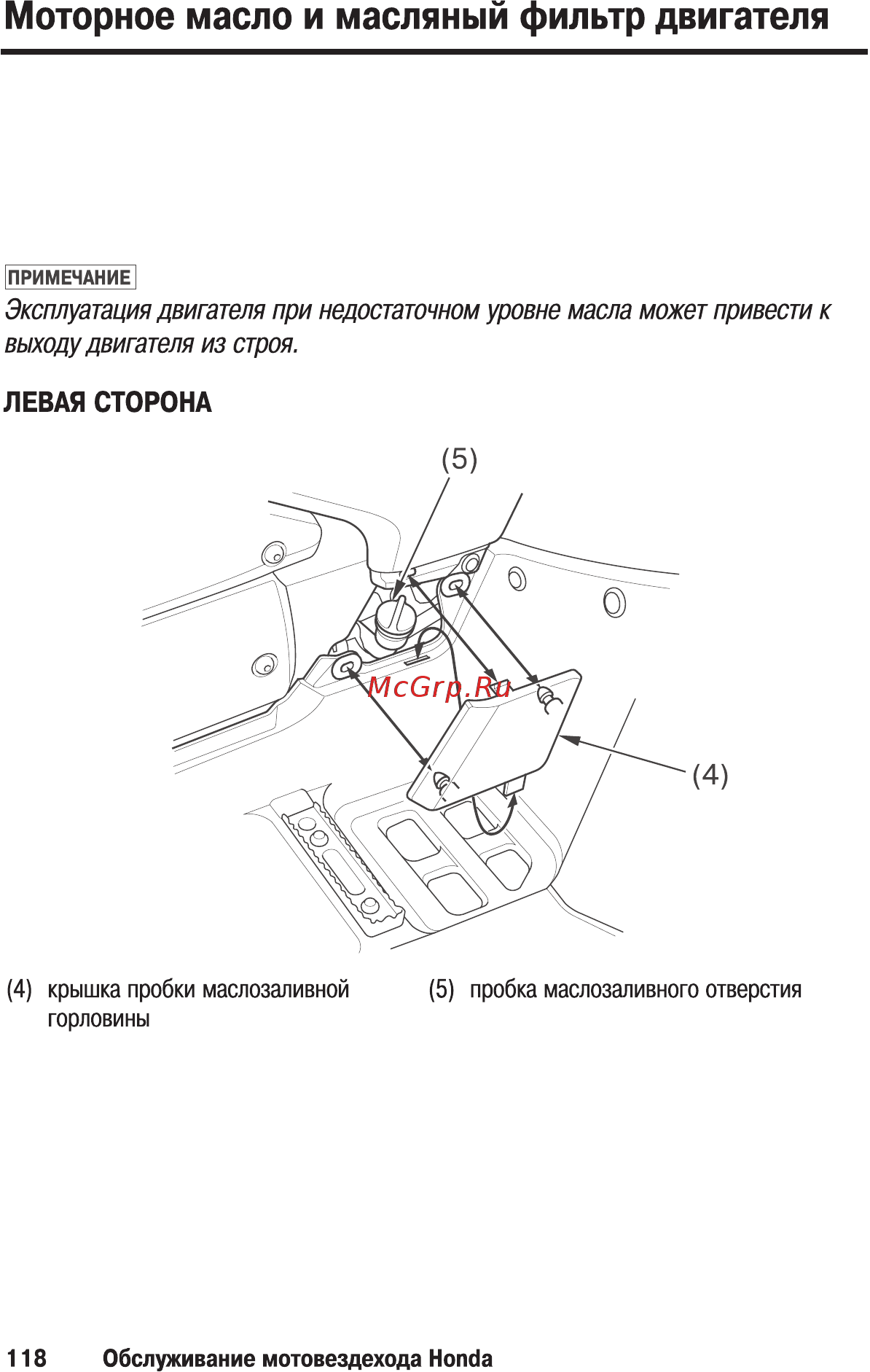

5. При необходимости откройте крыш ку (4) м аслозаливной горловины и открутите
пробку (5) м аслозаливной горловины, и долейте моторное м асло Honda с до
достижения им уровня верхней м етки щ упа. Не допускайте перелива.
6. Установите на место щ уп, плотно затяните пробку маслозаливной горловины и
закройте крыш ку маслозаливной горловины.
