К масляному ф ильтру мотовездехода предъявляю тся особые требования. П оэ-
том у используйте только оригинальные м асляные ф ильтры, предназначенные
для мотовездехода данной модели.
Помните что самостоятельное техническое обслуживание возм ожно только при
отсутствии возможности приезда в оф ициальный сервис. Перед проведением
работ самостоятельно, предупредите об этом своего дилера.
Процедура замены масла требует наличия специального инструмента таких как
динамометрический клю ч, а также средств для утилизации отработанного мас-
ла (стр. 180). Если вы не обладаете соответствую щ ими техническим и навыка-
ми и не располагаете необходимым инструм ентом, обратитесь для выполне-
ния этих работ к оф ициальному дилеру Honda.

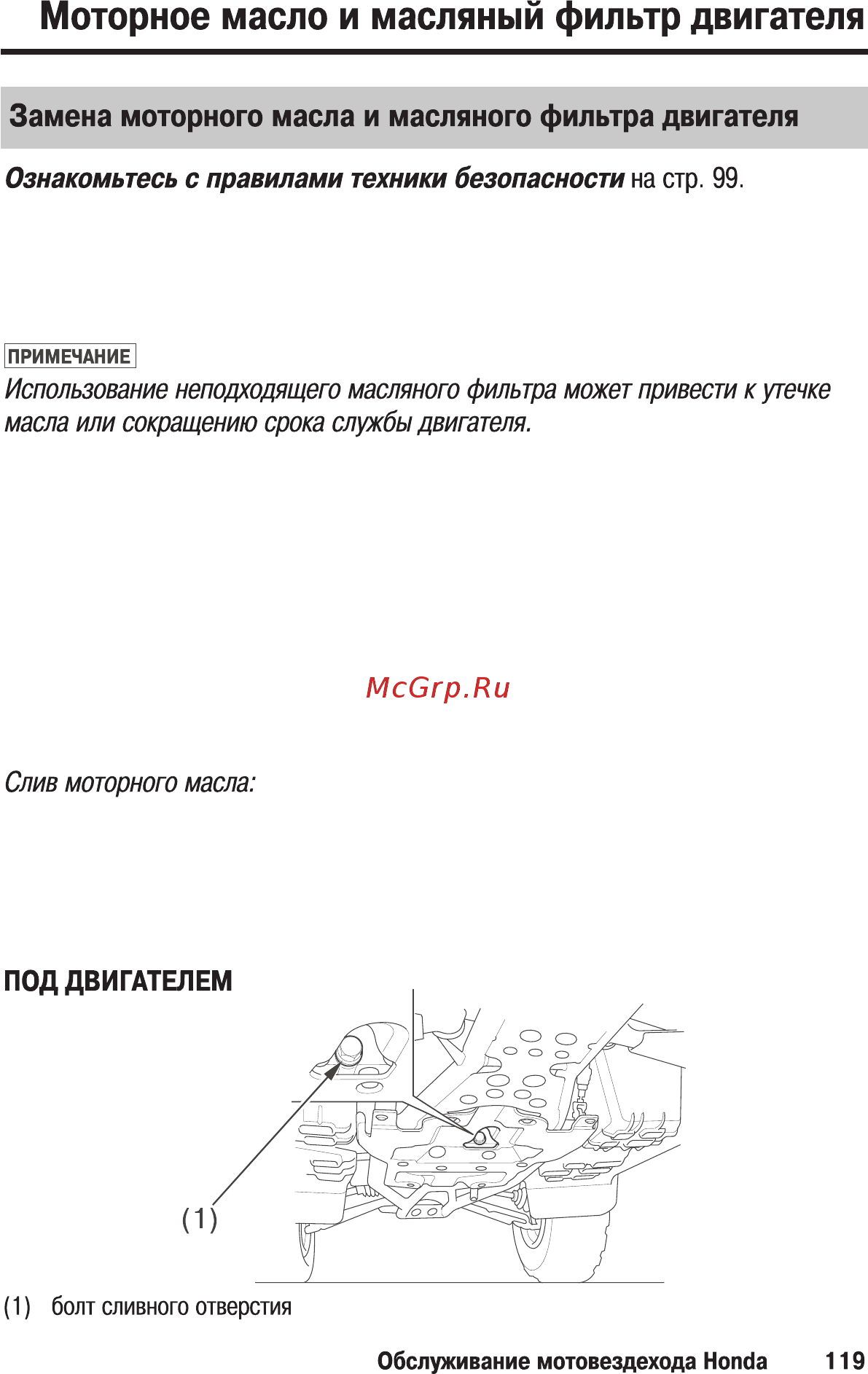

1. Установив мотовездеход на горизонтальной поверхности, снимите пробку
маслозаливной горловины, расположенную на левой стороне картера.
2. Установите под картер емкость, предназначенную для слива масла, и отк-
рутите болт сливного отверстия (1).
