Honda TRX680FA (2005-2011) [172/235] Аккумуляторная батарея расположена под задним крылом
![Honda TRX680FA (2005-2011) [172/235] Аккумуляторная батарея расположена под задним крылом](/views2/1011757/page172/bgac.png)
ПОД СЕДЛОМ

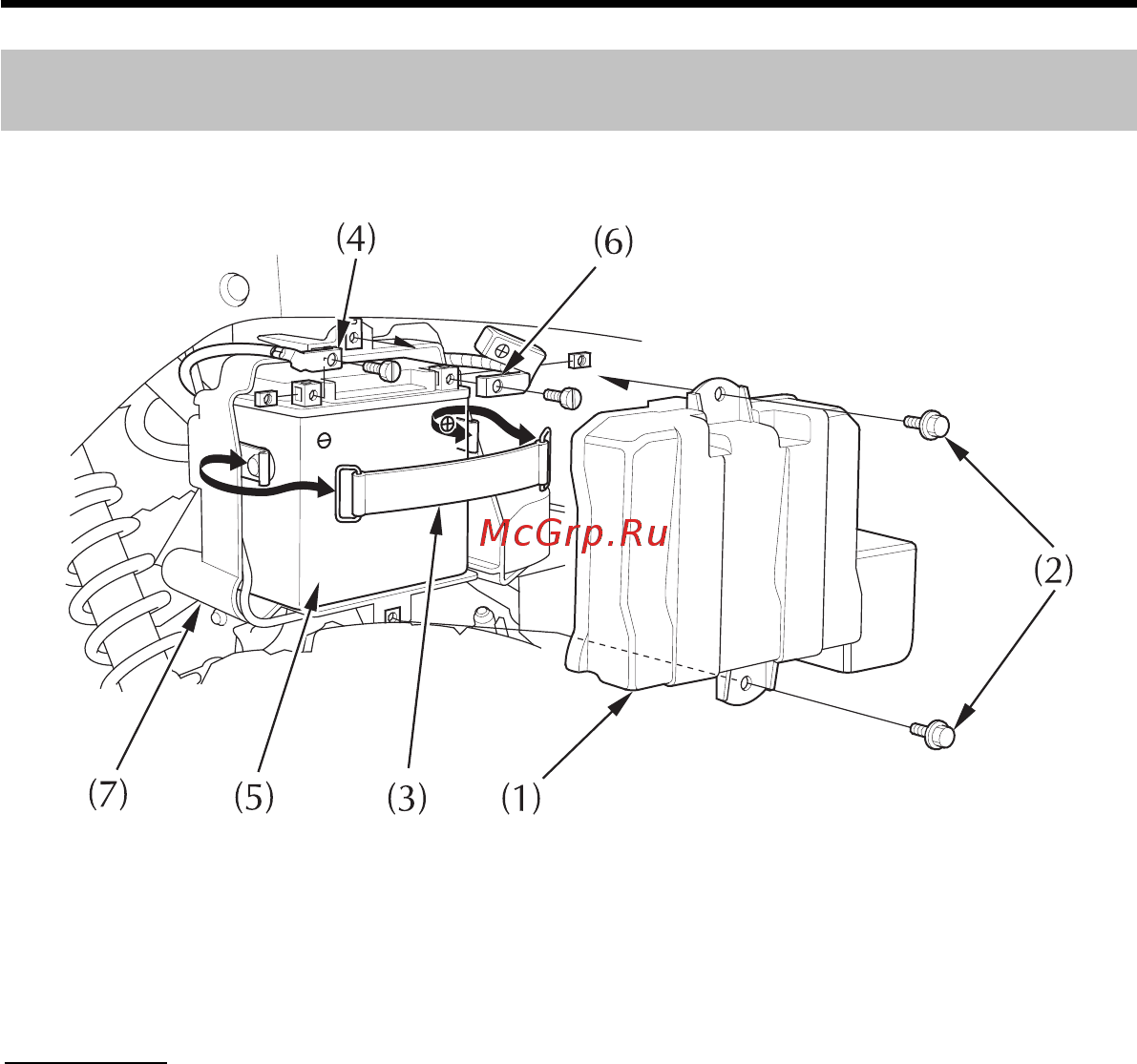

Демонтаж
1. Выключите зажигание, повернув замок в положение OFF (ВЫКЛ).
2. Снимите крышку (1) аккумуляторной батареи, вывернув болты (2).
3. Освободите кольцевые застёжки и снимите резиновый жгут (3).
4. Вначале отсоедините "отрицательную" ($) клемму (4) от аккумуляторной
батареи (5), затем отсоедините "положительную" (+) клемму (6).
5. Извлеките аккумуляторную батарею из бокса (7).
Аккумуляторная батарея расположена под задним крылом.
Аккумуляторная батарея
163Обслуживание мотовездехода Honda
(1) крышка аккумуляторной батареи
(2) болты
(3) резиновый жгут
(4) "Отрицательная" ($) клемма
(5) аккумуляторная батарея
(6) "положительная" (+) клемма
(7) бокс аккумуляторной батареи
