Доступ к предохранителю цепи
5. Для проверки или замены предохранителя (6) какой$либо цепи вытащите
его пинцетом для предохранителей из удерживающего зажима.
Если предохранитель перегорел, замените его запасным (7) того же номи$
нала или ниже.
6. Установите на место крышку блока предохранителей.
7. Установите на место седло.
Если в наличии не имеется аналогичного предохранителя, временно исполь$
зуйте предохранитель с меньшим значением номинального тока.
Использование запасного предохранителя с большим значением номинального
тока повышает риск выхода соответствующего устройства из строя.
196
Перегоревший предохранитель
Действия при непредвиденных обстоятельствах
(7)
(6)

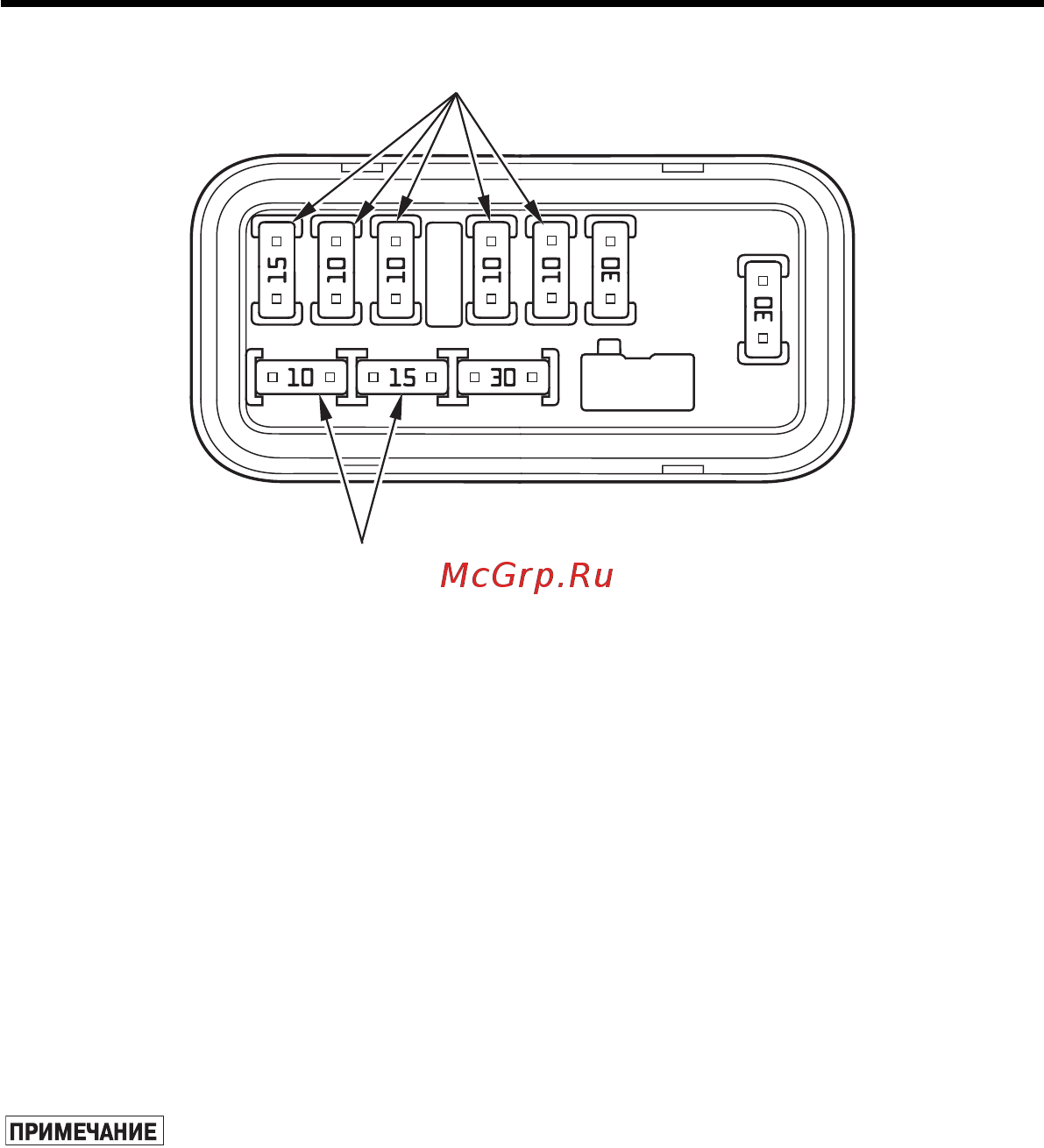

(6) предохранитель цепи (7) запасные предохранители
