Honda TRX680FA (2005-2011) [141/235] Воздухоочиститель
![Honda TRX680FA (2005-2011) [141/235] Воздухоочиститель](/views2/1011757/page141/bg8d.png)

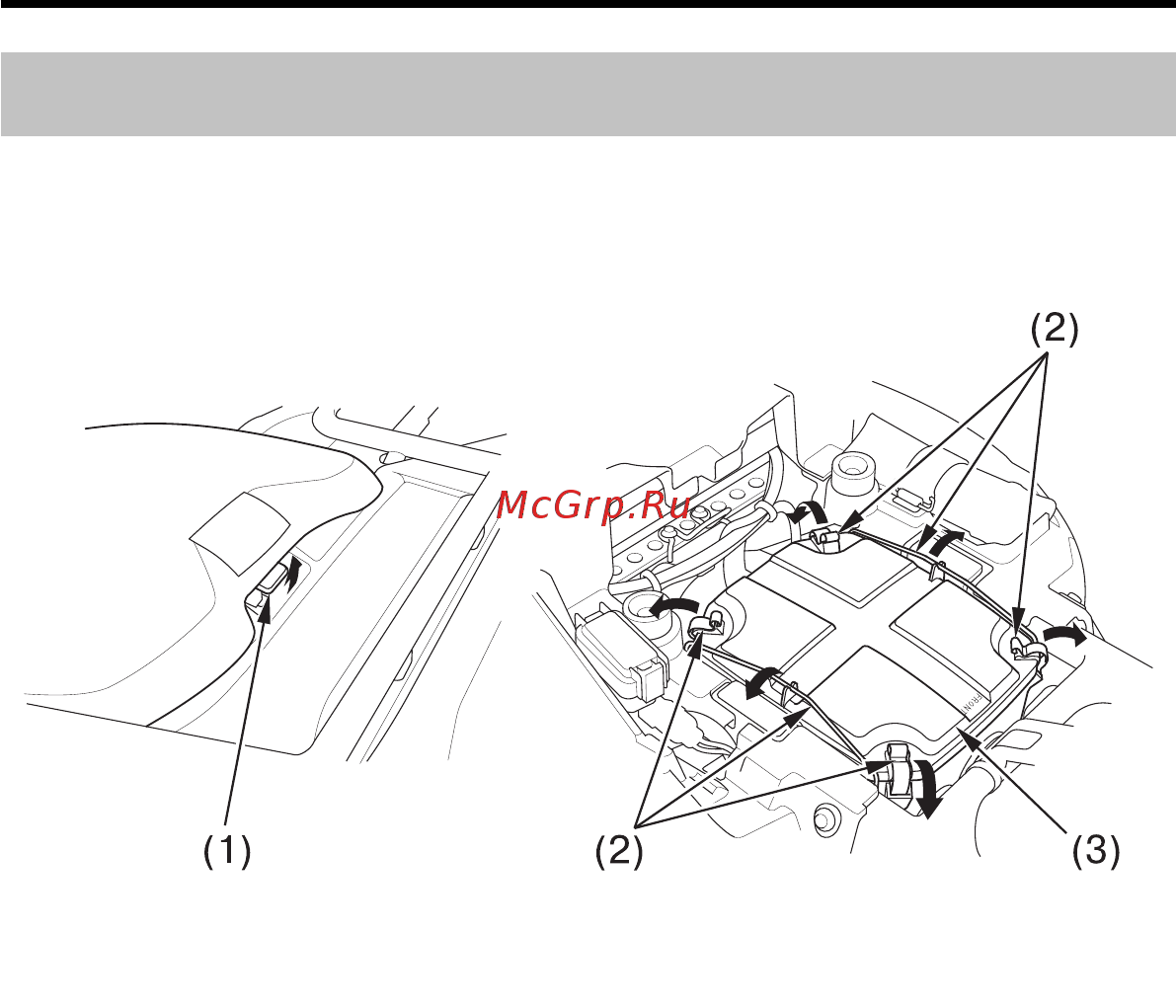

1. Демонтируйте седло, потянув фиксатор (1) блокировки седла вверх.
ПОД СЕДЛОМ
2. Отстегните фиксаторы (2).
3. Снимите крышку (3) воздухоочистителя.
Чистка
132
Воздухоочиститель
Обслуживание мотовездехода Honda
(1) фиксатор седла
(2) фиксаторы
(3) крышка воздухоочистителя
