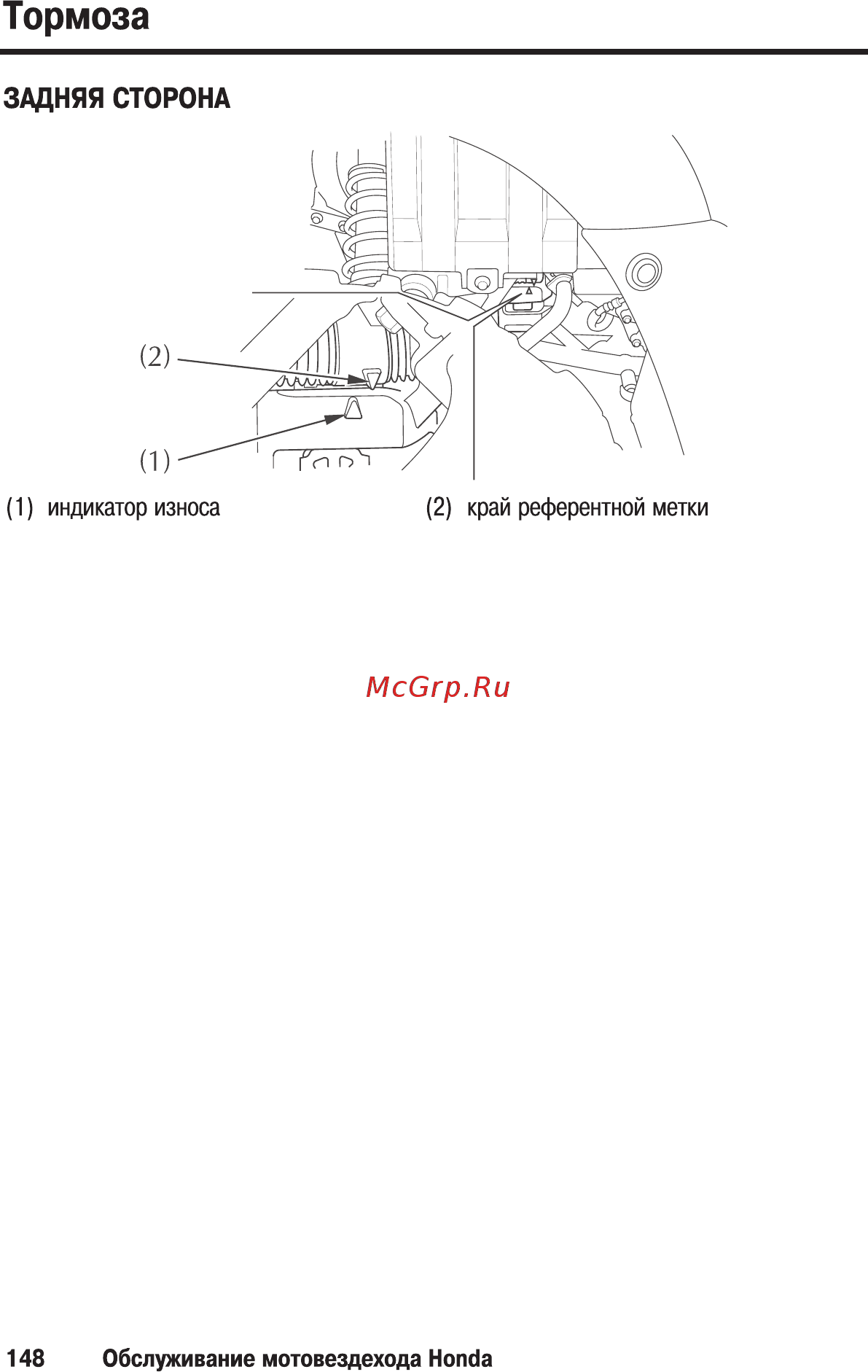

Проверьте состояние индикатора износа. Если индикатор (1) износа сравнялся
с реф ерентной меткой (2), замените обе тормозные колодки. Для выполнения
этой операции обратитесь к оф ициальному дилеру Honda.
Помните, что самостоятельное техническое обслуживание возможно только при
отсутствии возможности приезда в оф ициальный сервис. П еред проведением
работ самостоятельно, предупредите об этом своего дилера.
