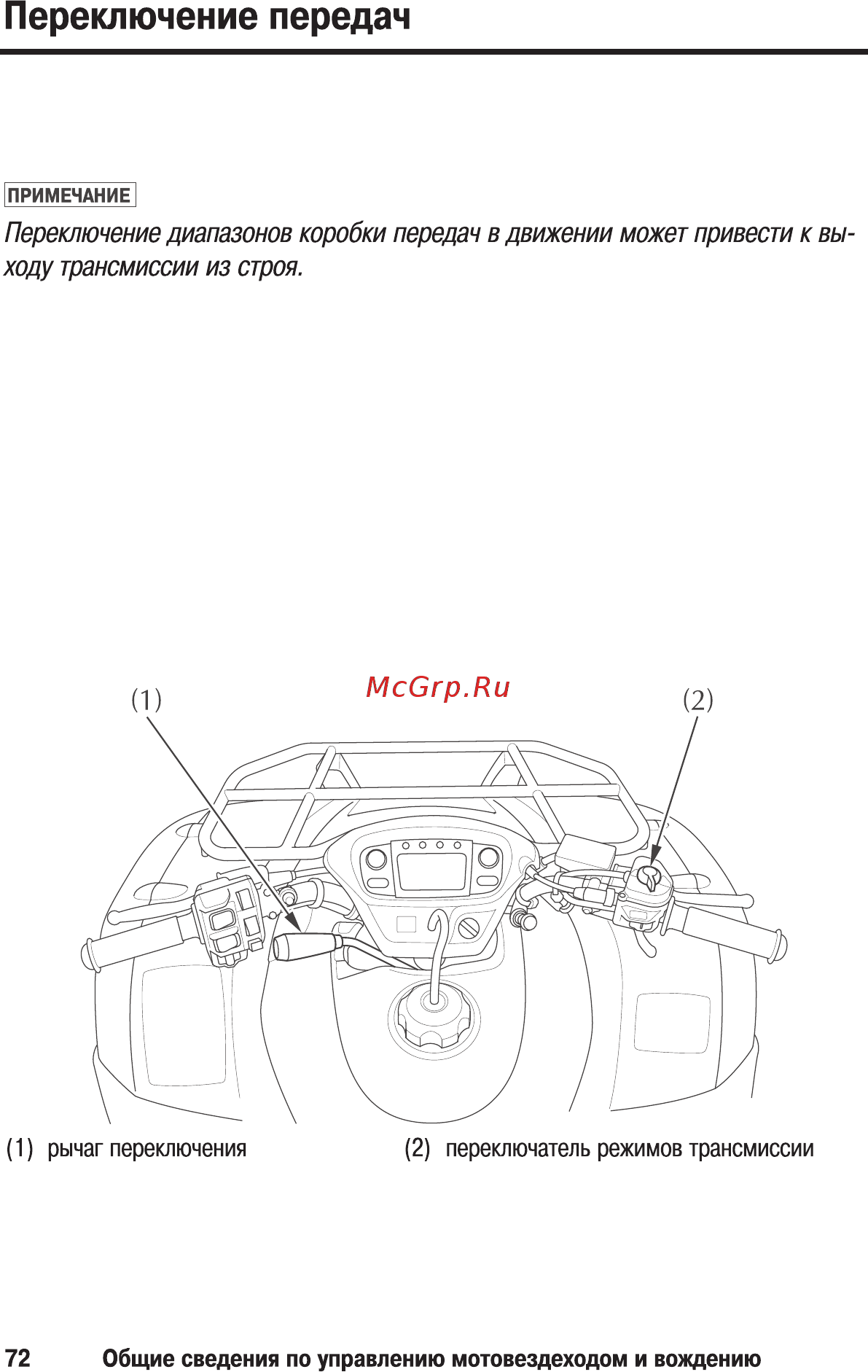

Рычаг переклю чения передач (1) находится с левой стороны топливного бака.
Переклю чение должно производиться при полной остановке м отовездехода.
М анипулировать рычагом переклю чения передач, необходимо чётко и быстро.
Переклю чения из позиции D (передний ход) в позицию R (задний ход) необходим о
производить с обязательным вклю чением нейтрали.
Переклю чатель ( 2 ) режимов работы трансм иссии расположен на правой ру-
коятке руля.
Переклю чатель служит для выбора режима работы трансмиссии.
Переклю чение режим ов работы трансмиссии можно осущ ествлять на ходу,
предварительно полностью закрыв дроссельную заслонку.
