8-19
8
ПРИМЕЧАНИЕ:
Пропустите операции 6–10, если фильтрующий элемент мас-
ляного фильтра не заменяется.
6. Снимите панели D и E. (См. стр. 8-9.)

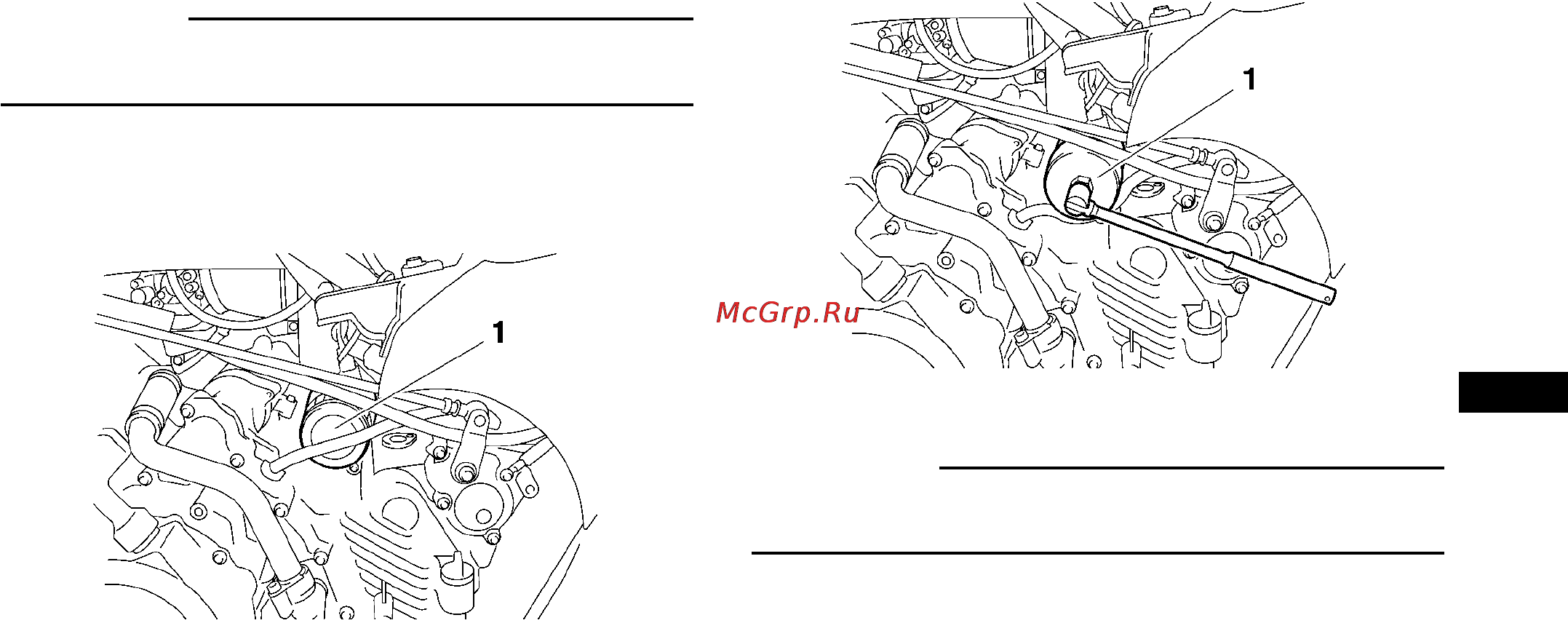

7. С помощью специального ключа снимите фильтрую-
щий элемент масляного фильтра.
1. Картридж масляного фильтра
1. Гаечный ключ для снятия картриджа масляного фильтра
ПРИМЕЧАНИЕ:
Ключ для снятия масляного фильтра можно приобрести у
официального дилера компании Yamaha.
8. Нанесите тонкий слой моторного масла на уплотни-
тельное кольцо нового картриджа масляного фильтра.
