Для установки времени:
1. Переключите дисплей в режим часов.
2. Нажмите кнопку выбора режима / и удерживайте
ее, пока не замигает индикатор часов.
3. Когда начнет мигать разряд часов, нажимайте кнопку
«H» для установки показаний часов.
4. Когда начнет мигать разряд часов, нажимайте кнопку
«М» для установки показаний минут.
5. Для запуска часов однократно нажмите кнопку выбора
режима / , а затем отпустите ее.
EBU18050

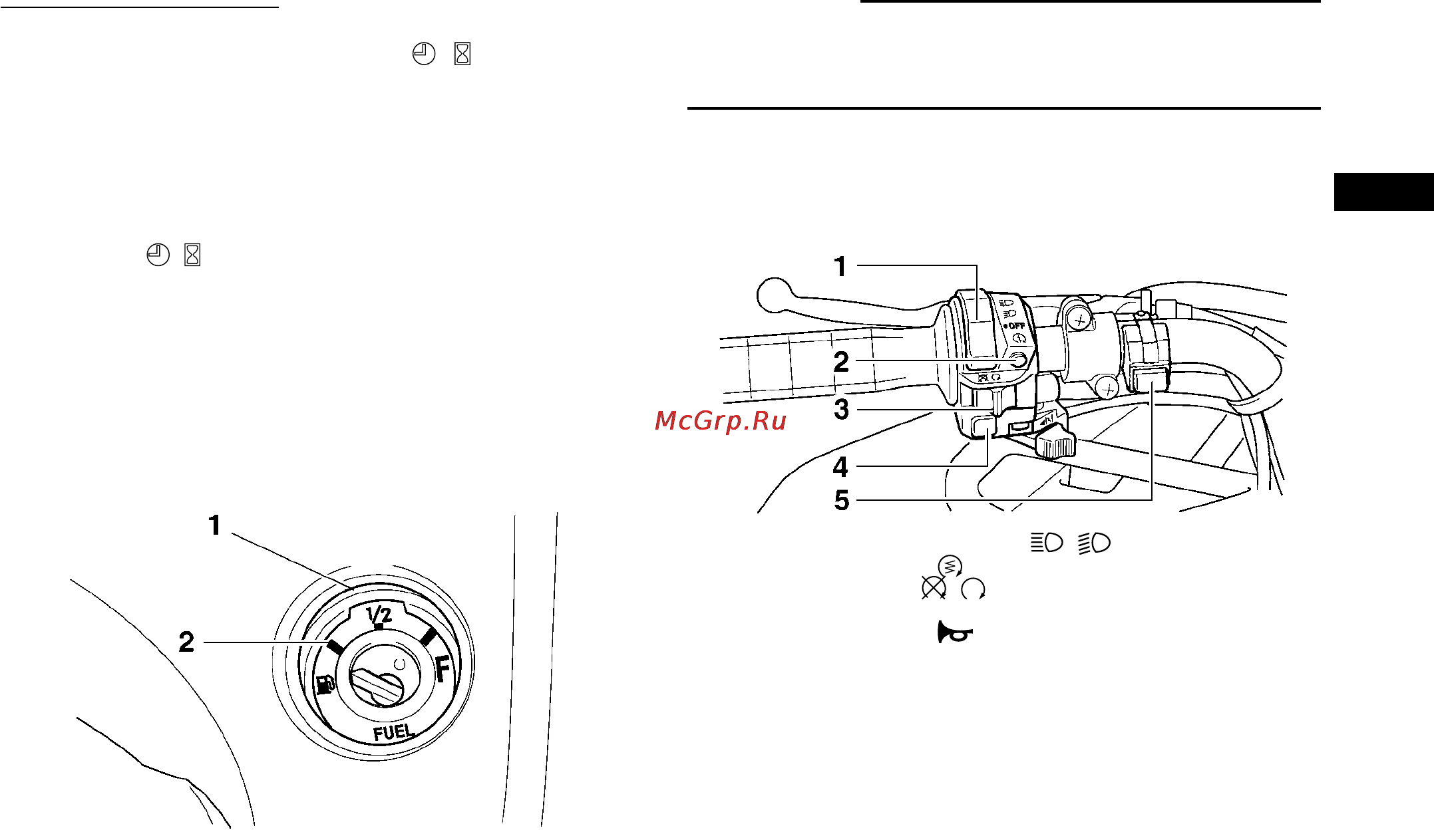

Указатель уровня горючего
Указатель уровня горючего отображает количество горючего
в топливном баке. Когда стрелка указателя достигает крас-
ной полоски, это указывает на низкий уровень топлива и не-
обходимость как можно быстрее дозаправиться.
1. Указатель уровня горючего
2. Красная линия
ПРИМЕЧАНИЕ:
Если мотовездеход полностью израсходует топливо, переве-
дите топливный кран в положение RES (резерв). Запас топ-
лива при этом будет составлять приблизительно 4,5 литра.
EBU18061
Рулевые переключатели
1. Выключатель световой сигнализации « / / OFF»
2. Кнопка запуска двигателя « »
3. Выключатель двигателя «
/ »
4. Выключатель ограничителя частоты вращения двигателя «OVERRIDE»
5. Кнопка звукового сигнала «
»
