8-27
8
Усилие затяжки:
болт контрольного отверстия корпуса дифференциала:
23 Нм
7. Проверьте корпус дифференциала на предмет утечки
трансмиссионного масла. Если имеются утечки, выяс-
ните причину.
EBU23470
Охлаждающая жидкость
Уровень охлаждающей жидкости следует проверять перед
каждой поездкой. Кроме того, охлаждающая жидкость под-
лежит замене в сроки, указанные в таблице периодического
обслуживания и смазки.
EBU27123
Проверка уровня охлаждающей жидкости
1. Поставьте мотовездеход на ровную горизонтальную
площадку.
ПРИМЕЧАНИЕ:
Уровень охлаждающей жидкости должен проверяться при
холодном двигателе, поскольку данный уровень меняется в
зависимости от температуры двигателя.
2. Проверьте уровень охлаждающей жидкости в расши-
рительном бачке.
ПРИМЕЧАНИЕ:
Уровень охлаждающей жидкости должен находиться между
отметками минимального и максимального уровней.

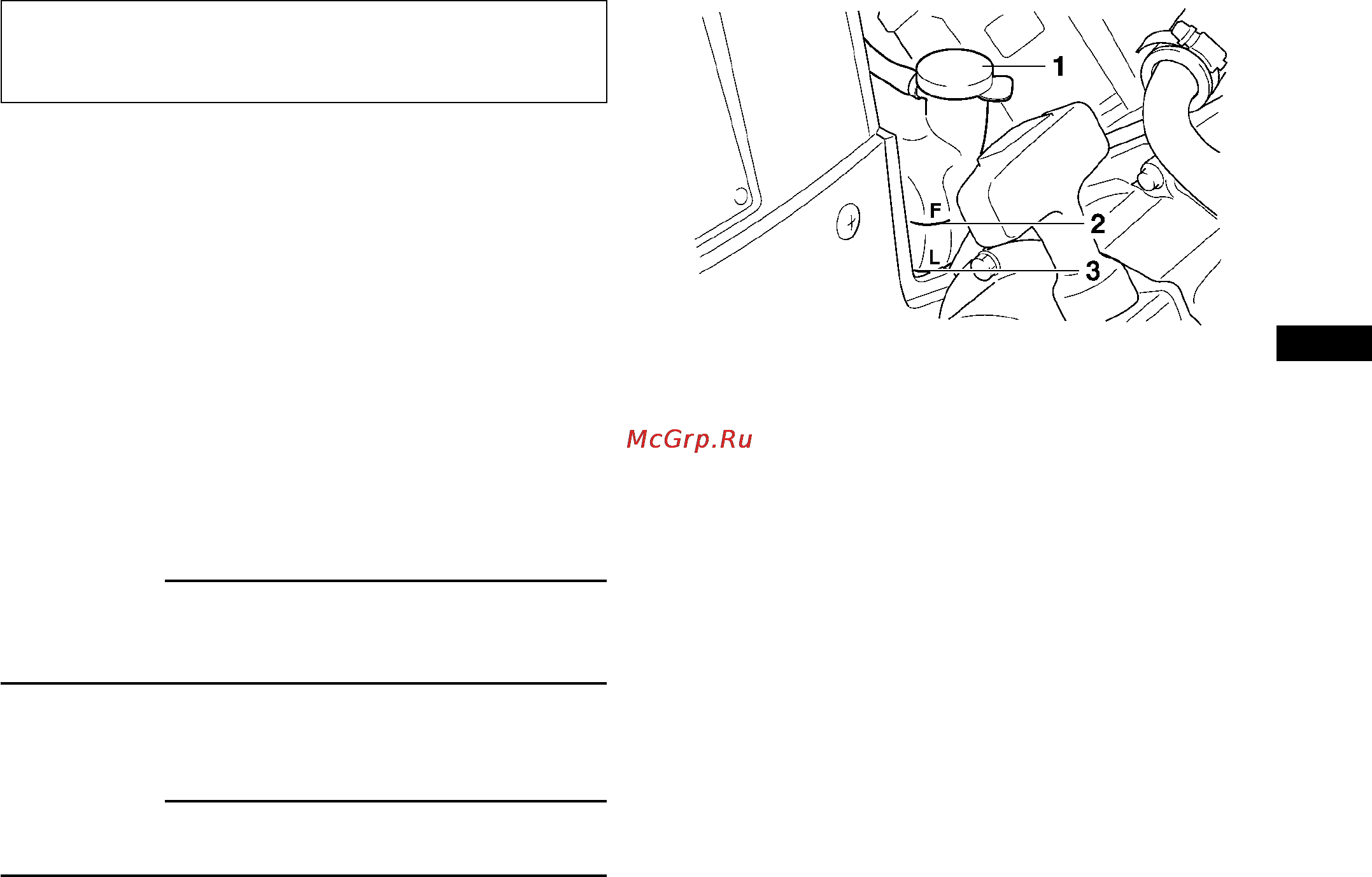

1. Крышка расширительного бачка охлаждающей жидкости
2. Отметка максимального уровня
3. Отметка минимального уровня
3. Если уровень охлаждающей жидкости опустился ниже
минимальной отметки или приблизился к ней, снимите
панель D (см. стр. 8-9).
4. Снимите крышку расширительного бачка охлаждаю-
щей жидкости, долейте охлаждающую жидкость до
отметки максимального уровня и закройте крышку рас-
ширительного бачка. После этого установите панель на
место.
