Yamaha YFM450FWAN (2012) [122/162] Проверка передних тормозных колодок и задних тормозных дисков
![Yamaha YFM450FWAN (2012) [122/162] Проверка передних тормозных колодок и задних тормозных дисков](/views2/1121825/page122/bg7a.png)
8-39
8
EBU24071
Регулировка троса системы фиксации
рычага коробки передач
Трос фиксации рычага коробки передач в выбранном поло-
жении со временем растягивается, что может привести к не-
правильной работе системы. Трос фиксации рычага коробки
передач должен проверяться и, при необходимости, регули-
роваться официальным представителем компании Yamaha в
сроки, указанные в таблице периодического обслуживания и
смазки.
EBU28413
Проверка передних тормозных колодок и
задних тормозных дисков
Передние тормозные колодки и задние тормозные диски
подлежат проверке на износ в указанные в таблице периоди-
ческого обслуживания и смазки интервалы времени.
ПРИМЕЧАНИЕ:
Данная модель мотовездехода оснащается «мокрым» много-
дисковым задним тормозом, который располагается внутри
корпуса главной передачи.
EBU24171
Передние тормозные колодки
Проверьте каждую заднюю тормозную колодку на отсутствие
повреждений и измерьте толщину накладок. Если тормозная
колодка имеет повреждения или толщина её накладки мень-
ше 1,0 мм, обратитесь к дилеру компании Yamaha для замены
тормозных колодок комплектом.

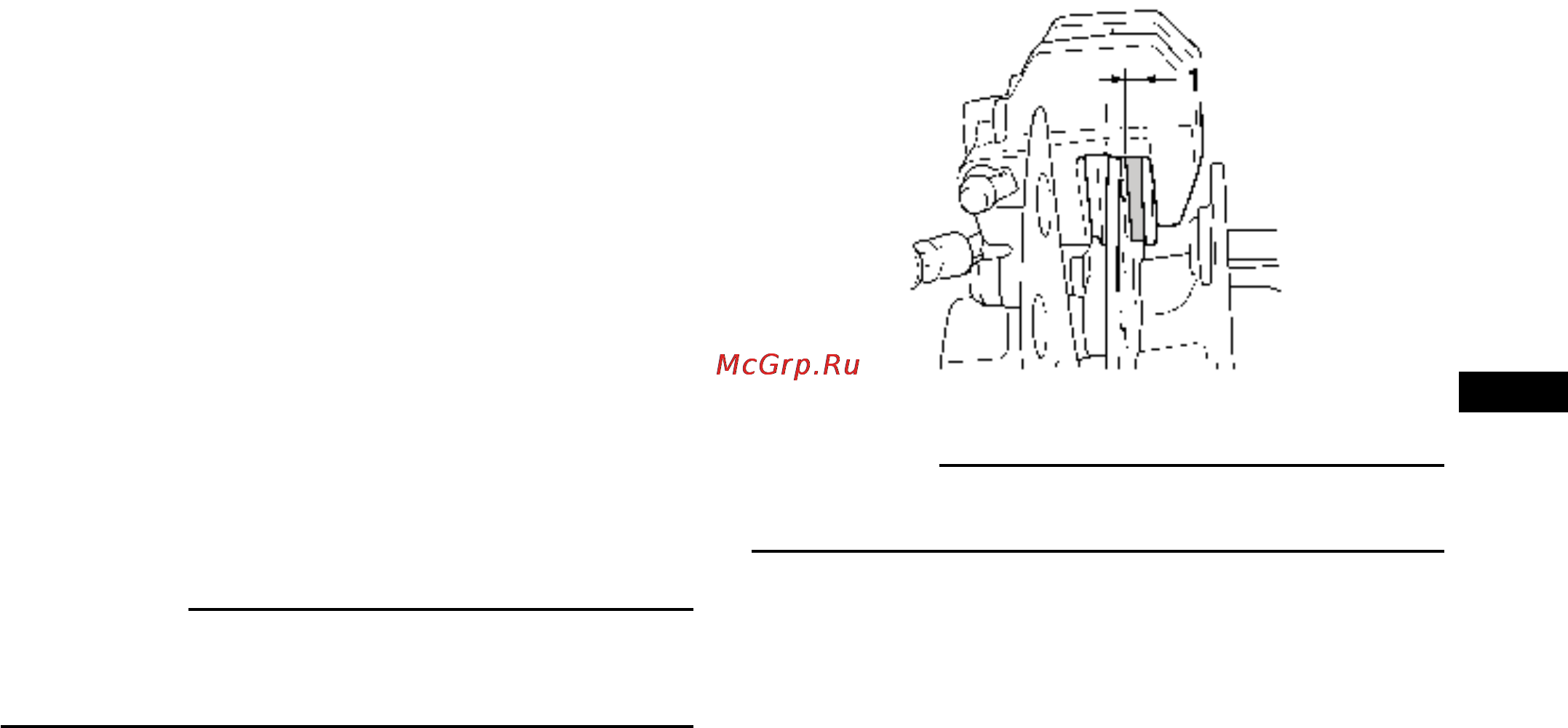

1. Толщина накладки
ПРИМЕЧАНИЕ:
Для осмотра тормозных колодок необходимо снять колеса
(см. стр. 8-58).
