8-45
8

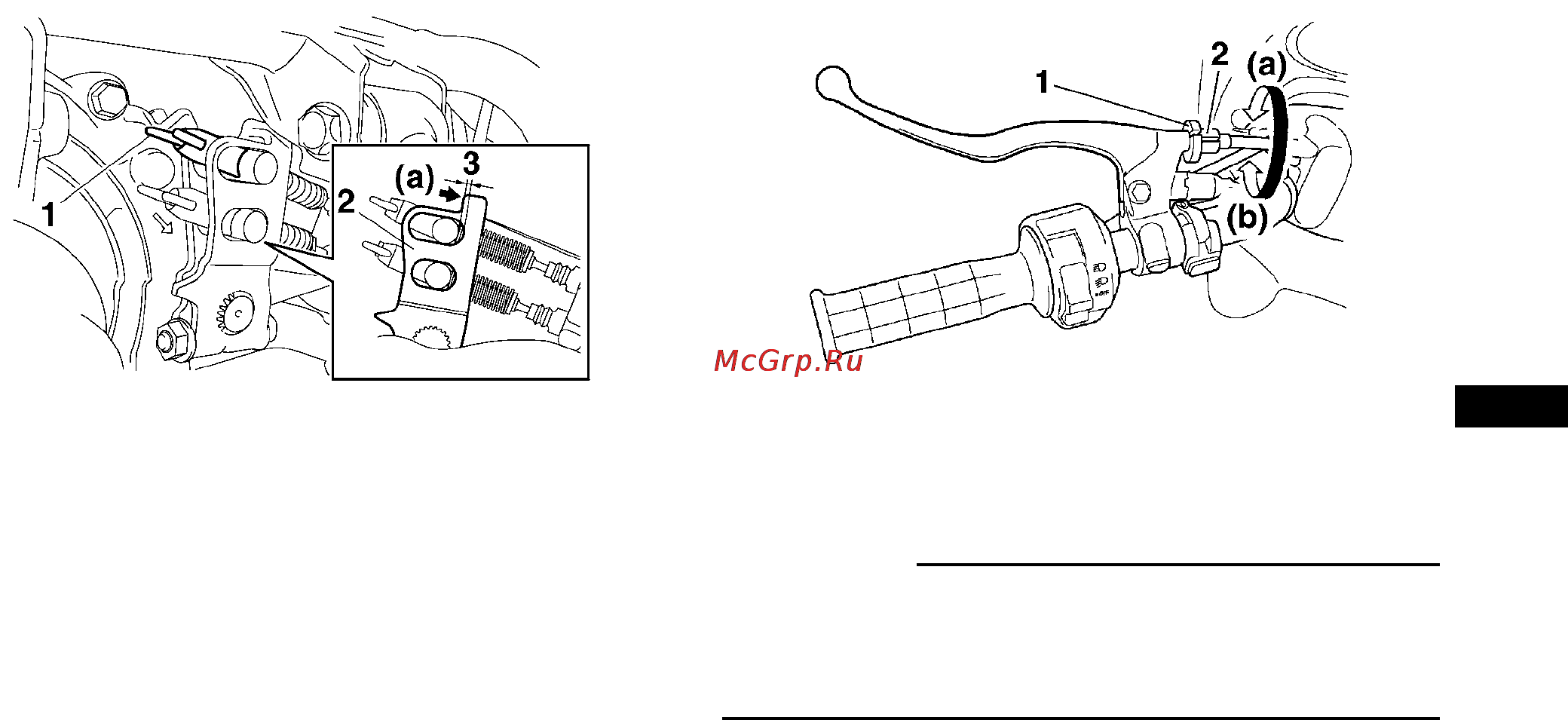

1. Регулировочная гайка свободного хода рычага тормоза
2. Рычаг вала тормозного кулака
3. Зазор «B»
5. Проверьте свободный ход рычага тормоза и при необ-
ходимости отрегулируйте его с помощью регулировоч-
ного болта у рычага на руле. Для увеличения свобод-
ного хода рычага тормоза поверните регулировочный
болт в направлении (а), для уменьшения – в направле-
нии (b).
1. Контргайка
2. Регулировочный болт свободного хода рычага тормоза
6. Затяните контргайку у рычага тормоза.
ПРИМЕЧАНИЕ:
При регулировке свободного хода рычага заднего тормоза:
Убедитесь, что педаль тормоза не находится в нажатом
положении.
Убедитесь в неподвижности педали тормоза.
Проверка положения педали тормоза
Верхняя часть педали тормоза должна быть расположена на
75,0–85,0 мм выше верхней части подножки. Если высота ус-
тановки педали тормоза не соответствует штатной, обрати-
тесь к официальному дилеру Yamaha для ее регулировки.
●
●
