![Yamaha YFM450FWAN (2012) [31/162] Ограничитель скорости движения](/img/pdf.png)
Yamaha YFM450FWAN (2012) [31/162] Ограничитель скорости движения
![Yamaha YFM450FWAN (2012) [31/162] Ограничитель скорости движения](/views2/1121825/page31/bg1f.png)
4-12
4
EBU18321
Ограничитель скорости движения
Мотовездеход оснащен регулятором максимальной скоро-
сти. Ограничитель скорости движения препятствует полному
открытию дроссельной заслонки даже при максимальном
перемещении рычага акселератора.

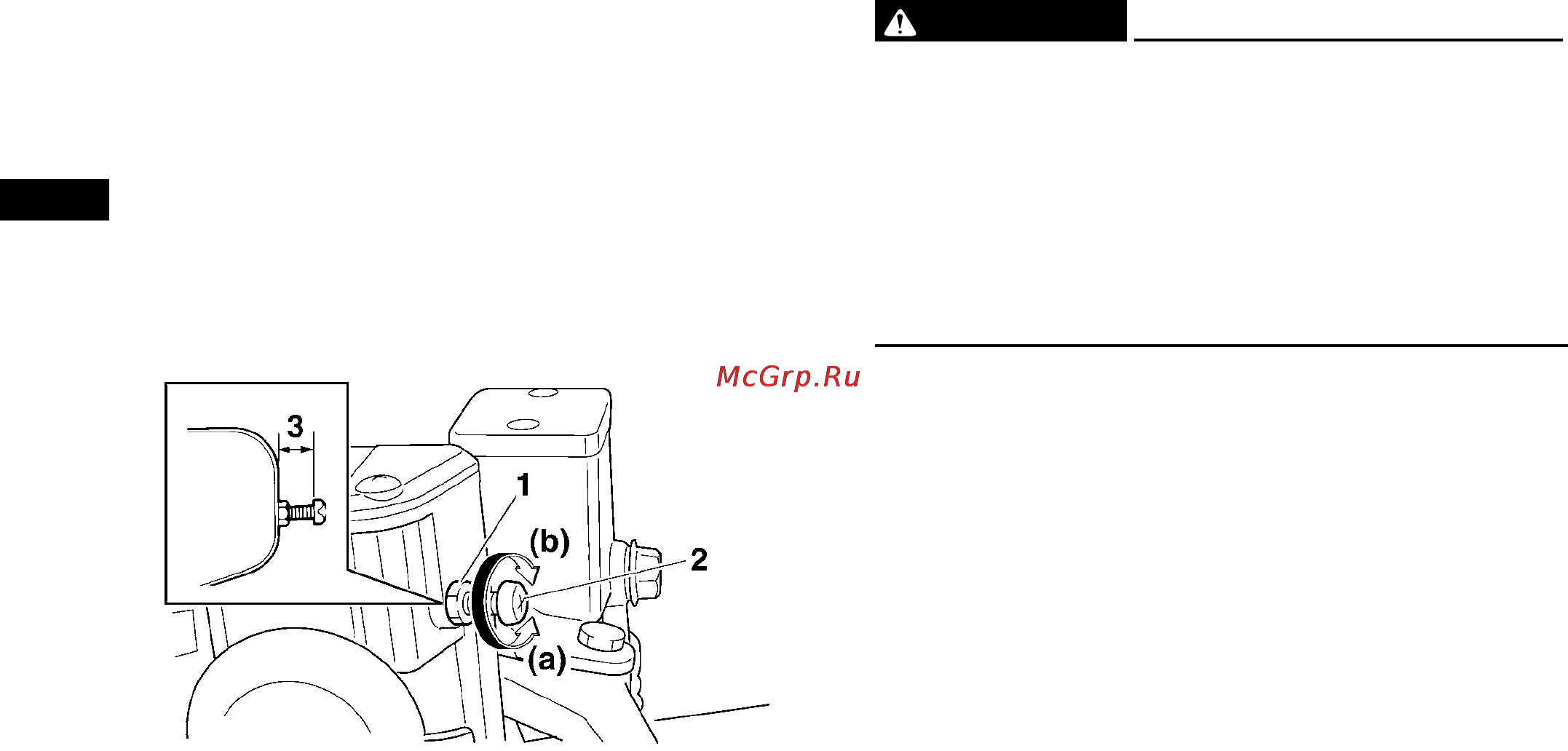

1. Ослабьте контргайку.
2. Для увеличения мощности двигателя и максимальной
скорости мотовездехода поверните регулировочный
винт в направлении (а). Для уменьшения мощности
двигателя и максимальной скорости мотовездехода
поверните регулировочный винт в направлении (b).
1. Контргайка
2. Регулировочный винт
3. Не более 12 мм
3. Затяните контргайку.
EWB00240
ПРЕДОСТЕРЕЖЕНИЕ
Неправильная регулировка ограничителя скорости и поло-
жения дроссельной заслонки может вызвать повреждение
троса дроссельной заслонки или нарушение ее работы. В
этом случае вы рискуете потерять контроль над машиной и
стать виновником дорожного происшествия или получить
травму. Не отворачивайте регулятор скорости более чем
на 12 мм во избежание повреждения троса дроссельной
заслонки. Величина свободного хода рычага акселерато-
ра должна составлять 3,0–5,0 мм. (См. стр. 8-38.)
EBU18391
Рычаг переднего тормоза
Рычаг переднего тормоза расположен на руле справа. Для
использования переднего тормоза прижмите рычаг к руко-
ятке.
