Контроль степени износа шин
Рекомендуется заменить шины, когда глубина бороздок до-
стигнет 3 мм.

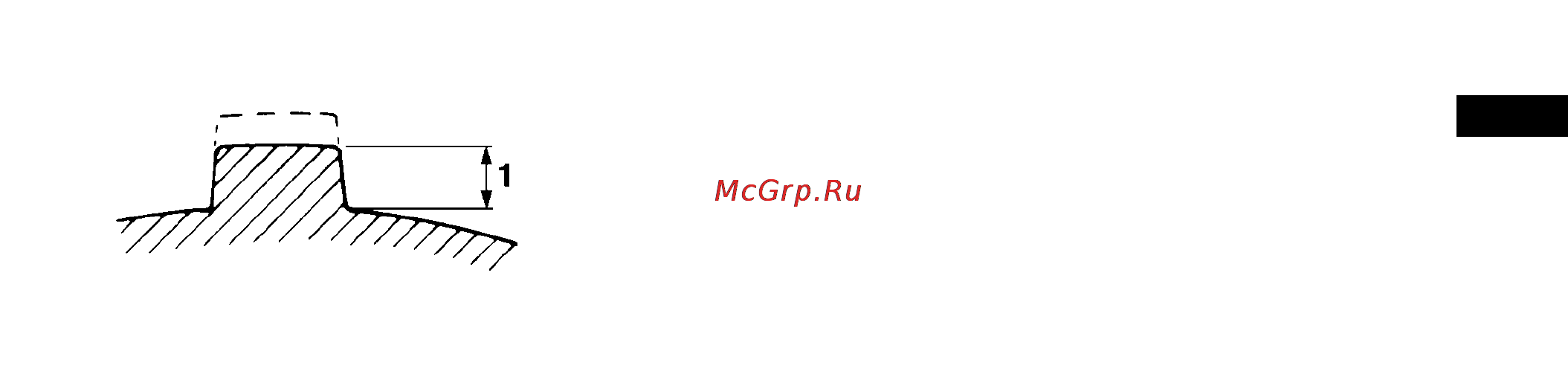

1. Контроль степени износа шин.
EBU19840
Крепежные элементы шасси
Убедитесь, что все гайки, болты и винты затянуты должным
образом.
EBU19850
Набор инструментов, приборы освеще-
ния и переключатели
Убедитесь в том, что все инструменты, приборы освещения
и переключатели работают исправно. При необходимости
откорректируйте.
