Моторное масло:
Тип:

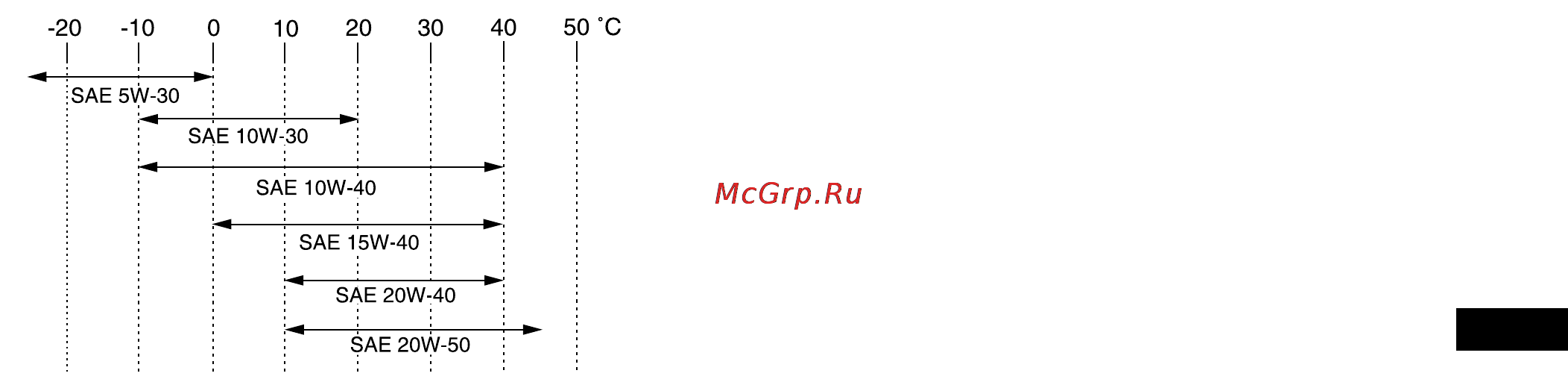

SAE 5W-30 / SAE 10W-30 / SAE 10W-40 / SAE 15W-40 /
SAE 20W-40 / SAE 20W-50
Рекомендуемый класс масла:
API типа SG или выше, JASO стандарта MA
Объем системы смазки:
Без замены картриджа масляного фильтра:
2,30 л
С заменой картриджа масляного фильтра:
2,40 л
Масло в главной передаче:
Тип:
Модифицированное фрикционное трансмиссионное
масло Yamaha для ведущего вала
Объем:
0,50 л
Трансмиссионное масло:
Тип:
Модифицированное фрикционное трансмиссионное
масло Yamaha для ведущего вала или гипоидное транс-
миссионное масло SAE80 API GL-4
Объем:
0,23 л
Система охлаждения:
Емкость расширительного бачка системы охлаждения (до
отметки максимального уровня):
0,25 л
Емкость радиатора (включая трубопроводы):
1,30 л
Воздухоочиститель:
Фильтрующий элемент воздухоочистителя:
влажный фильтрующий элемент
Горючее:
Рекомендуемое горючее:
только неэтилированный бензин с октановым числом не
менее 87
Заправочная емкость топливного бака:
15,0 л
Резервный объем горючего:
4,5 л
Карбюратор
Производитель:
MIKUNI
Тип × количество:
BSR33 × 1
