EBU18080
Выключатель двигателя « / »
Перед запуском двигателя установите переключатель в по-
ложение « ». При помощи выключателя зажигания можно
заглушить двигатель. Используйте этот выключатель только
в чрезвычайных ситуациях. Двигатель не запустится, если
выключатель установлен в положение « ».
EBU18100
Кнопка запуска двигателя « »
Нажав на кнопку, вы при помощи стартера запустите двига-
тель.
ECB00050
ПРЕДУПРЕЖДЕНИЕ:
Перед запуском двигателя прочтите инструкции по за-
пуску на странице 6-1.
EBU18151
Выключатель световой сигнализации « / / OFF»
Установите переключатель в положение « » для включения
ближнего света и габаритных огней. Установите переключа-
тель в положение « » для включения дальнего света и габа-
ритных огней. Для выключения световых приборов установи-
те переключатель в положение «OFF».
ECB00040
ПРЕДУПРЕЖДЕНИЕ:
Рекомендуется не включать фары на длительное время
при выключенном двигателе. В противном случае, ак-
кумуляторная батарея разрядится, что приведет к про-
блемам с запуском двигателя. В этом случае снимите
батарею и зарядите ее.
EBU18170
Кнопка звукового сигнала « »
Нажмите кнопку для подачи звукового сигнала.
EBU18190
Выключатель ограничителя частоты вращения
двигателя «OVERRIDE»

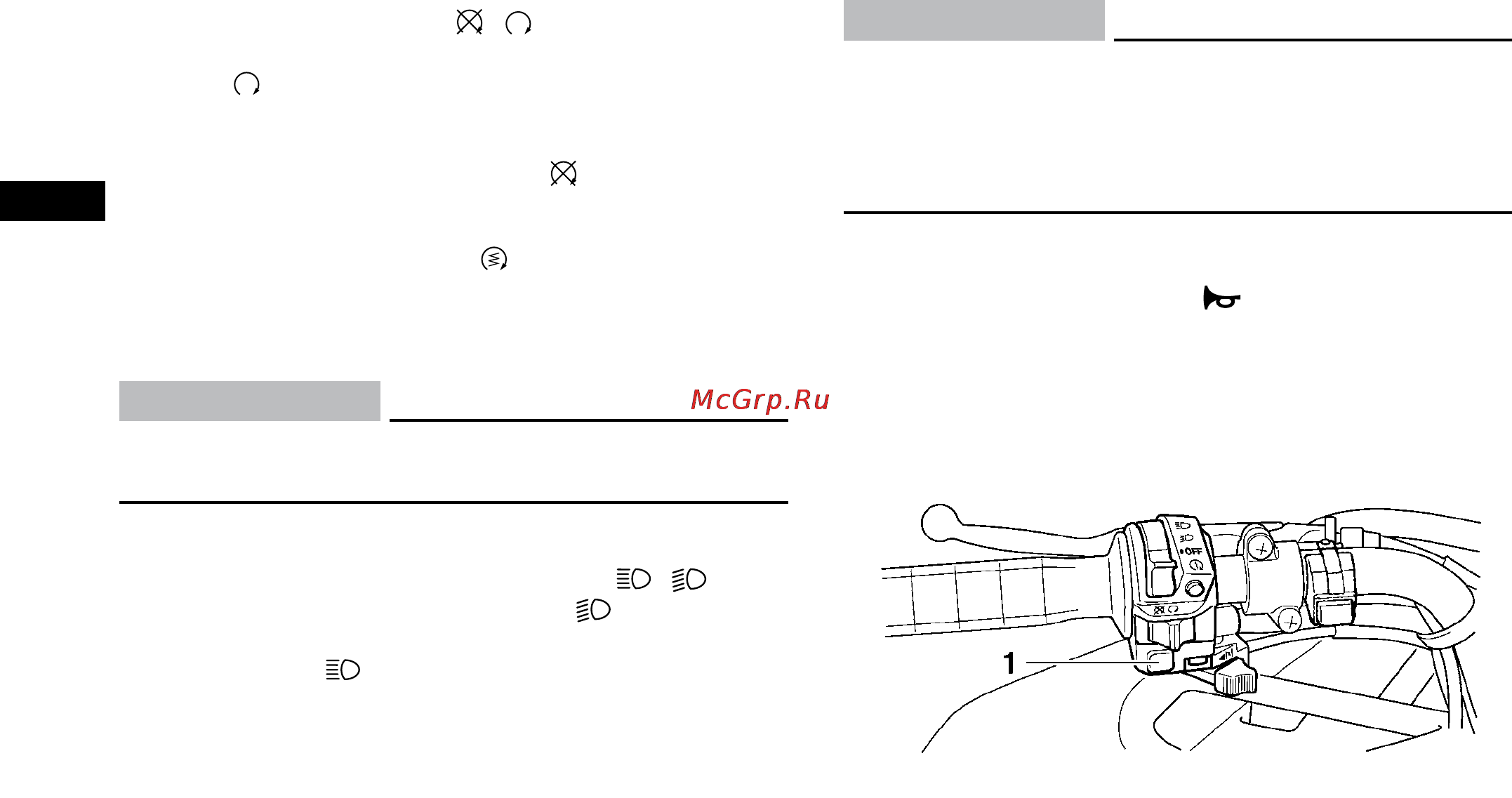

1. Выключатель ограничителя частоты вращения двигателя «OVERRIDE»
