EBU23422
Трансмиссионное масло
Проверяйте корпус дифференциала на предмет утечек масла
перед каждой поездкой. При обнаружении утечек обратитесь
к официальному дилеру компании Yamaha для проверки и ре-
монта мотовездехода. Кроме того, уровень масла в корпусе
дифференциала должен проверяться, а масло заменяться в
указанные в таблице периодического обслуживания и смазки
интервалы времени.
Проверка уровня масла в дифференциале
1. Поставьте мотовездеход на ровную горизонтальную
площадку.
ПРИМЕЧАНИЕ:
Уровень масла в корпусе дифференциала проверяется при
холодном двигателе.
2. Отверните болт маслоналивной горловины корпуса
дифференциала и проверьте уровень трансмиссион-
ного масла.

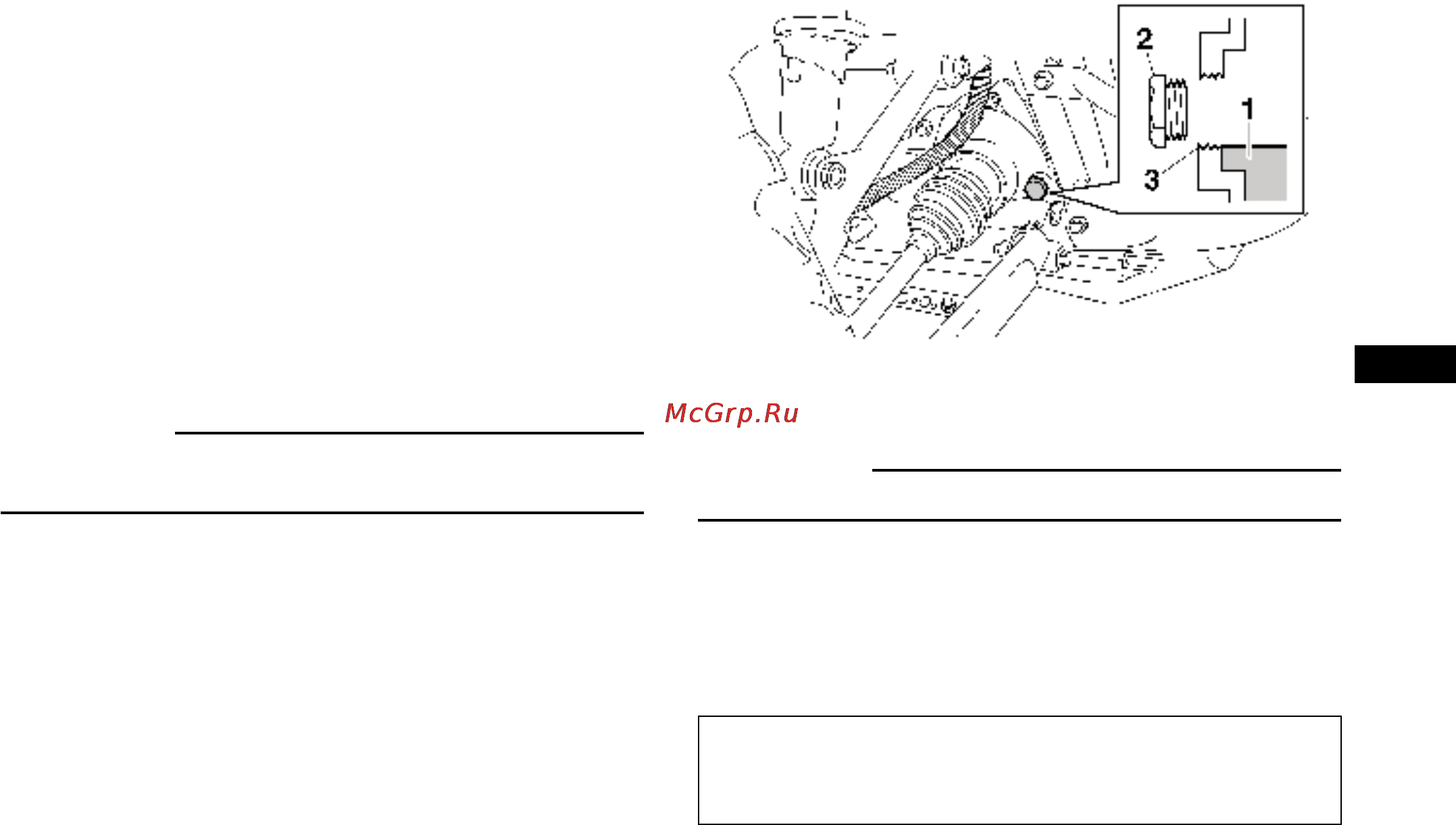

1. Масло для дифференциала
2. Болт контрольного отверстия корпуса дифференциала
3. Правильный уровень трансмиссионного масла
ПРИМЕЧАНИЕ:
Уровень масла должен быть по краю отверстия болта.
3. Если уровень трансмиссионного масла находится ниже
края отверстия, добавьте достаточное количество реко-
мендованного масла до достижения должного уровня.
4. Установите на место болт маслоналивного отверстия и
затяните его с рекомендованным усилием.
Усилие затяжки:
болт маслоналивного отверстия корпуса дифференциала:
23 Нм
