8-24
8

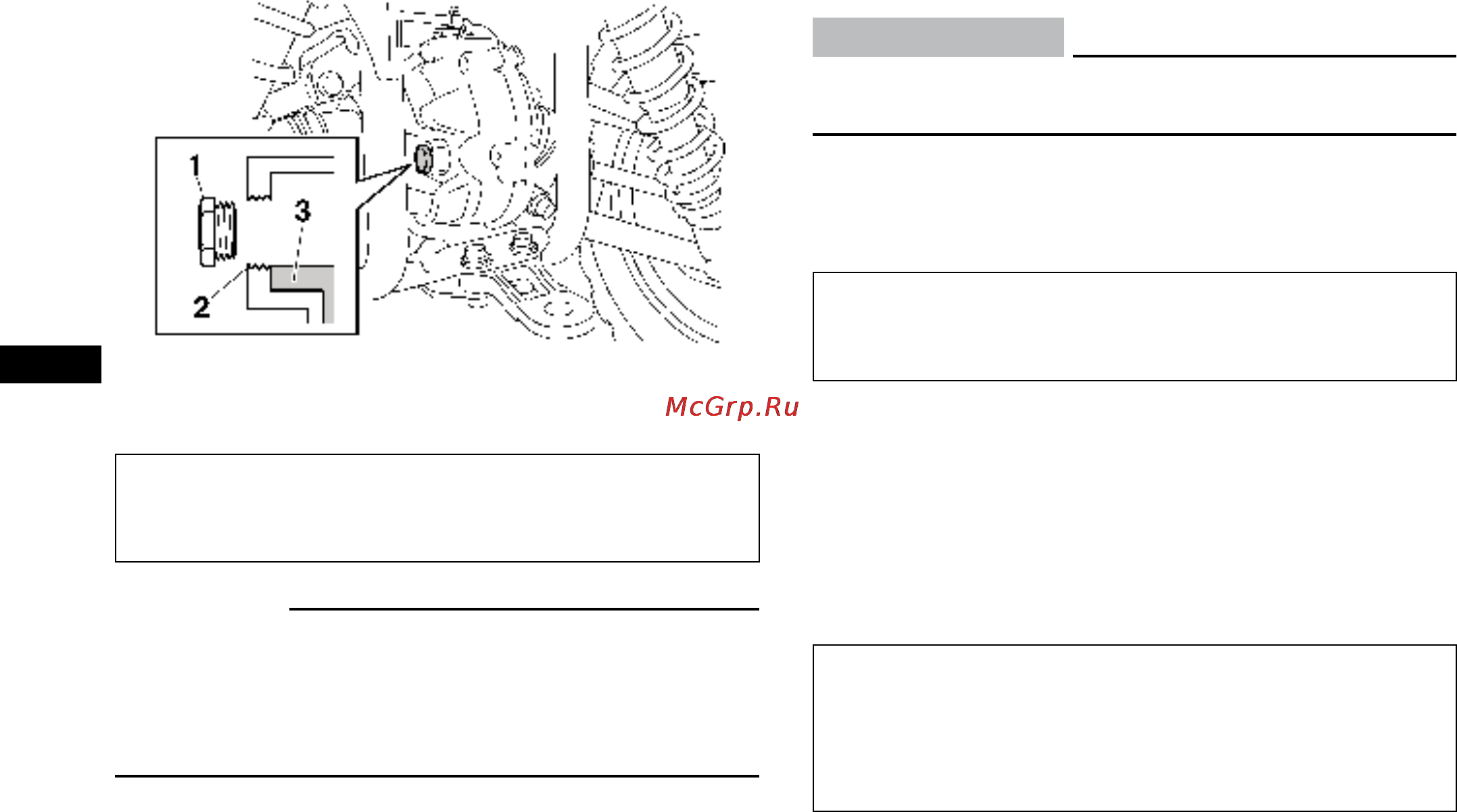

1. Болт проверки уровня трансмиссионного масла главной передачи
2. Правильный уровень трансмиссионного масла
3. Масло в главной передаче
Рекомендованное трансмиссионное масло в главной пе-
редаче:
см. стр. 10-1.
ПРИМЕЧАНИЕ:
Если у вас нет возможности использовать рекомендуемое
масло, вы можете заменить его гипоидным трансмиссион-
ным маслом SAE80W-90 API GL-5. Однако вы должны быть
готовы к тому, что при торможении заднего колеса в корпусе
главной передачи возникает шум.
ECB00420
ПРЕДУПРЕЖДЕНИЕ:
Проследите, чтобы в корпус главной передачи не попа-
ли посторонние предметы.
7. Установите на место болт маслоналивного отверстия и
затяните его с рекомендованным усилием.
Усилие затяжки:
крышка маслоналивной горловины главной передачи:
24 Нм
8. Проверьте корпус главной передачи на предмет утечки
трансмиссионного масла. Если имеются утечки, выяс-
ните причину.
9. Установите защиту двигателя и главной передачи, ус-
тановите болты и закрутите их с рекомендованным
усилием.
Усилие затяжки:
защита картера:
7 Нм;
защита корпуса главной передачи:
7 Нм
