4-7
4
При включенной блокировке дифференциала максимальная
скорость движения ограничена. Но если во время движения с
включенной блокировкой дифференциала внешние условия
требуют увеличения мощности двигателя, нажмите и удер-
живайте эту кнопку. Это приведет к отключению ограничителя
частоты вращения двигателя. (См. стр. 4-8.) Отпустив кнопку,
вы включите ограничитель частоты вращения двигателя.

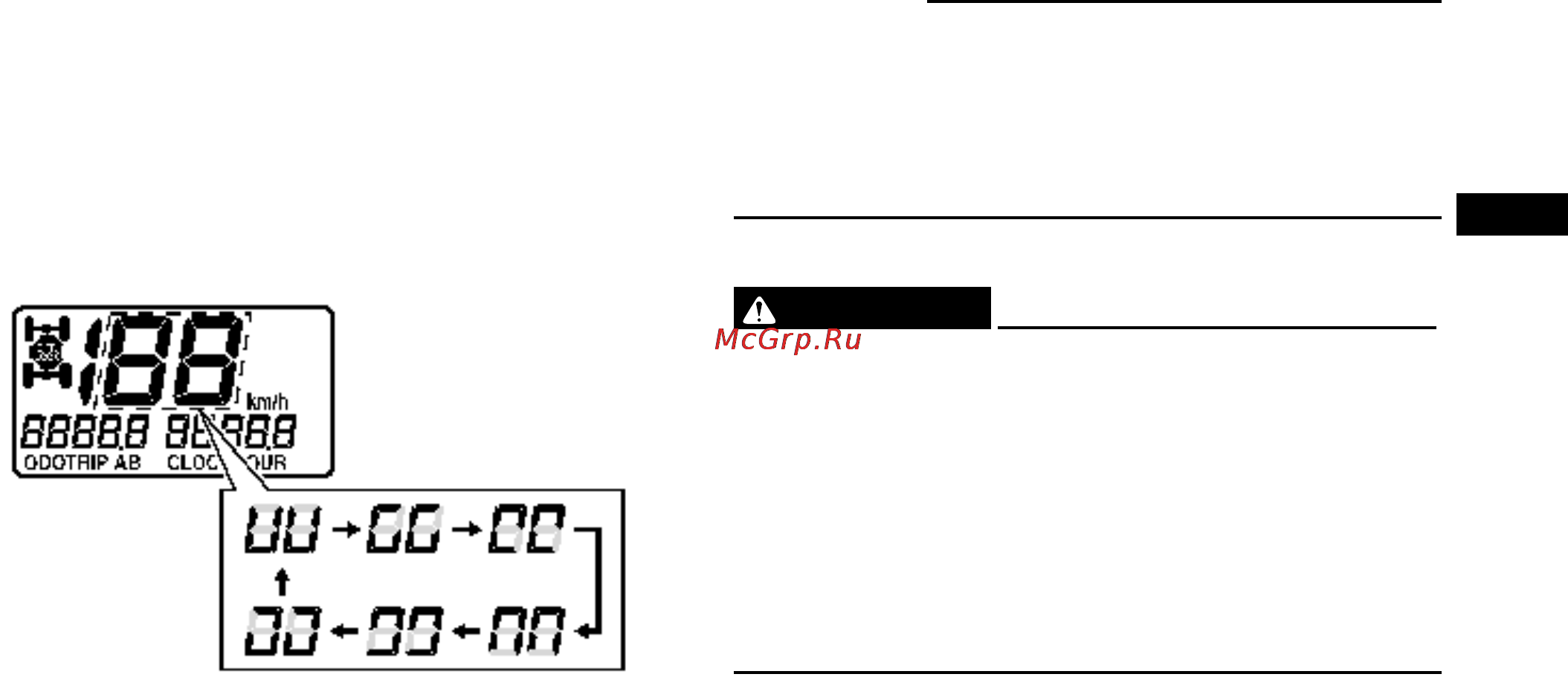

Во время отключения ограничителя частоты вращения инди-
кация спидометра будет такой, как показано на рисунке.
ПРИМЕЧАНИЕ:
Если ограничитель частоты вращения двигателя выключен, а
на дисплее высвечивается индикация спидометра как пока-
зано на иллюстрации, то это говорит о неисправности элек-
трической системы. В этом случае, рекомендуется как мож-
но быстрее обратиться к официальному дилеру компании
Yamaha для устранения неисправности.
EWB00150
ПРЕДОСТЕРЕЖЕНИЕ
При включенном полном приводе и включенной бло-
кировке дифференциала рекомендуется двигаться на
малой скорости, а маневрирование начинать заблагов-
ременно. При включенной блокировке дифференциала
все колеса вращаются с одинаковой частотой, поэтому
осуществлять поворот в этом случае значительно труд-
нее. С увеличением скорости, будет увеличиваться и
сила, необходимая для поворота. Вы можете потерять
контроль над управлением или попасть в аварию, если
не будете предельно внимательны во время поворота.
EBU26605
Переключатель между режимами «2WD» (задний
привод) и «4WD» (полный привод)
На мотовездеходе установлен переключатель между полным
приводом и приводом на два колеса. Выбирайте режим ра-
боты трансмиссии в зависимости от внешних условий:
