Yamaha YFM450FWAN (2012) [36/162] Стартер дроссельная заслонка
![Yamaha YFM450FWAN (2012) [36/162] Стартер дроссельная заслонка](/views2/1121825/page36/bg24.png)
4-17
4

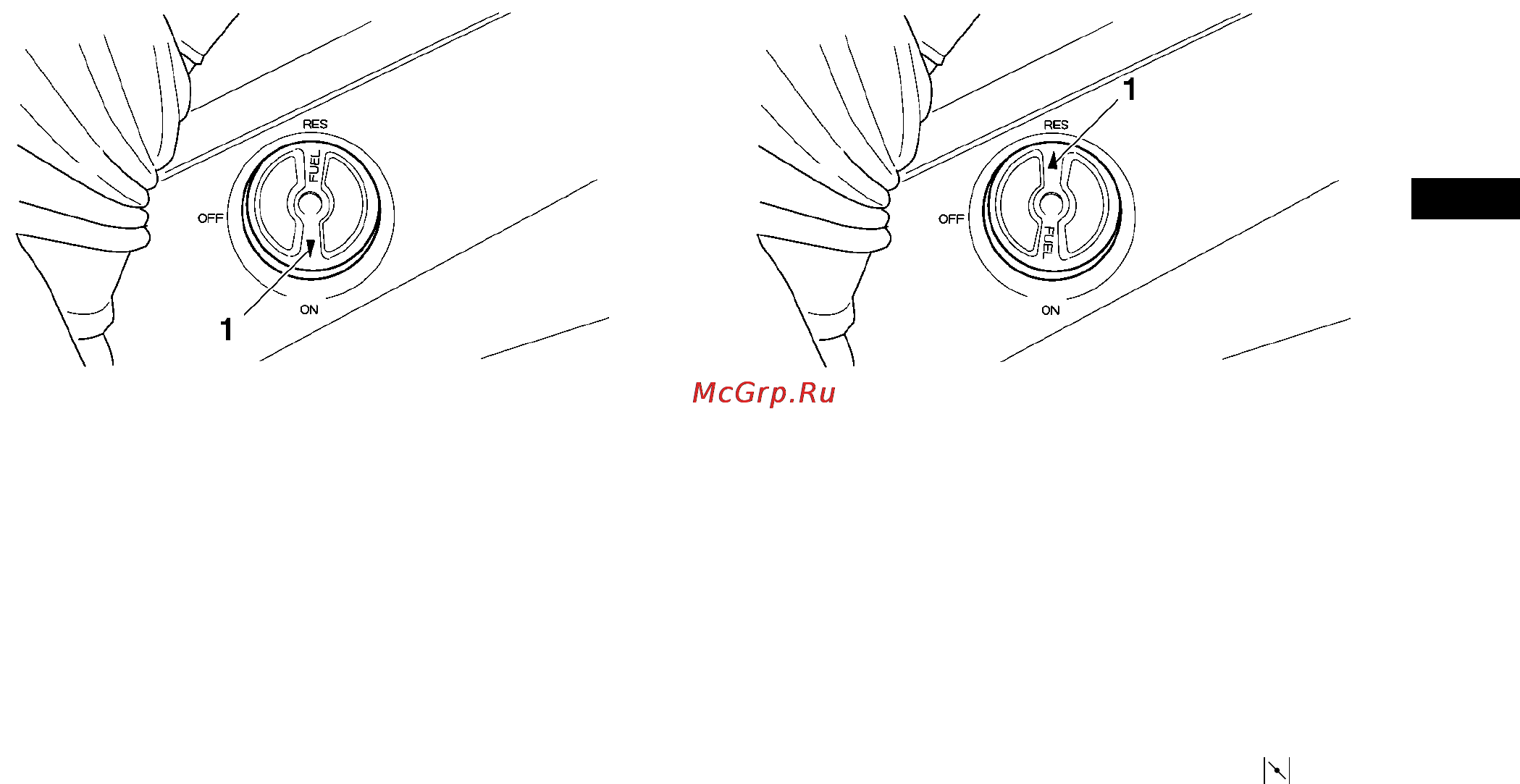

ON (Открыть)
1. Изображение стрелки направлено на «ON»
Когда переключатель топливного крана установлен в это по-
ложение, топливо поступает в карбюратор. Переключатель
топливного крана должен находиться в этом положении во
время пуска двигателя и движения мотовездехода.
RES (Резерв)
1. Изображение стрелки направлено на «RES»
Используется резервный запас топлива. Когда переключа-
тель топливного крана находится в данном положении, в кар-
бюраторы поступает топливо из резервного объёма топлив-
ного бака. Переводите переключатель топливного крана в это
положение тогда, когда заканчивается топливо в основном
объёме топливного бака. В таком случае следует как можно
скорее заправить топливный бак, после чего снова перевес-
ти переключатель топливного крана в положение «ON»!
EBU18850
Стартер (дроссельная заслонка) « »
Запуск холодного двигателя требует обогащенной воздуш-
но-топливной смеси, поступление которой регулируется
стартером (дроссельной заслонкой).
Двигайте стартер в направлении (a), чтобы включить его и в
направлении (b) – для выключения.
