Yamaha YFM450FWAN (2012) [134/162] Снятие аккумуляторной батареи
![Yamaha YFM450FWAN (2012) [134/162] Снятие аккумуляторной батареи](/views2/1121825/page134/bg86.png)
8-51
8
EWB02160
ПРЕДОСТЕРЕЖЕНИЕ
Электролит ядовит и опасен, поскольку он содержит
серную кислоту, вызывающую серьезные ожоги. Избе-
гайте контакта электролита с кожей, глазами или одеж-
дой. Работайте вблизи аккумуляторной батареи только
в защитных очках.
Меры первой помощи:
ПРИ ВНЕШНЕЙ ТРАВМЕ: промойте пораженное место
водой.
ПРИ ПОПАДАНИИ ВНУТРЬ: выпейте большое количество
воды или молока. Потом примите молоко с магнезией,
взбитыми яйцами или растительным маслом. Незамед-
лительно обратитесь к врачу.
ПРИ ПОРАЖЕНИИ ГЛАЗ: Промывайте глаза водой в тече-
ние 15 минут и незамедлительно обратитесь к врачу.
Аккумуляторная батарея испаряет взрывоопасные газы.
Держите ее в отдалении от искр, пламени, сигарет или
иных вероятных источников возгорания. Заряжайте ба-
тарею и работайте с ней только в хорошо вентилируе-
мом помещении.
ХРАНИТЕ В МЕСТАХ, НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
Снятие аккумуляторной батареи
1. Снимите седло (см. стр. 4-18).
2. Отверните болты и снимите крепежную планку.
3. Отвинтите соответствующие гайки и отключите снача
-
ла отрицательную клемму аккумулятора, затем поло-
жительную.

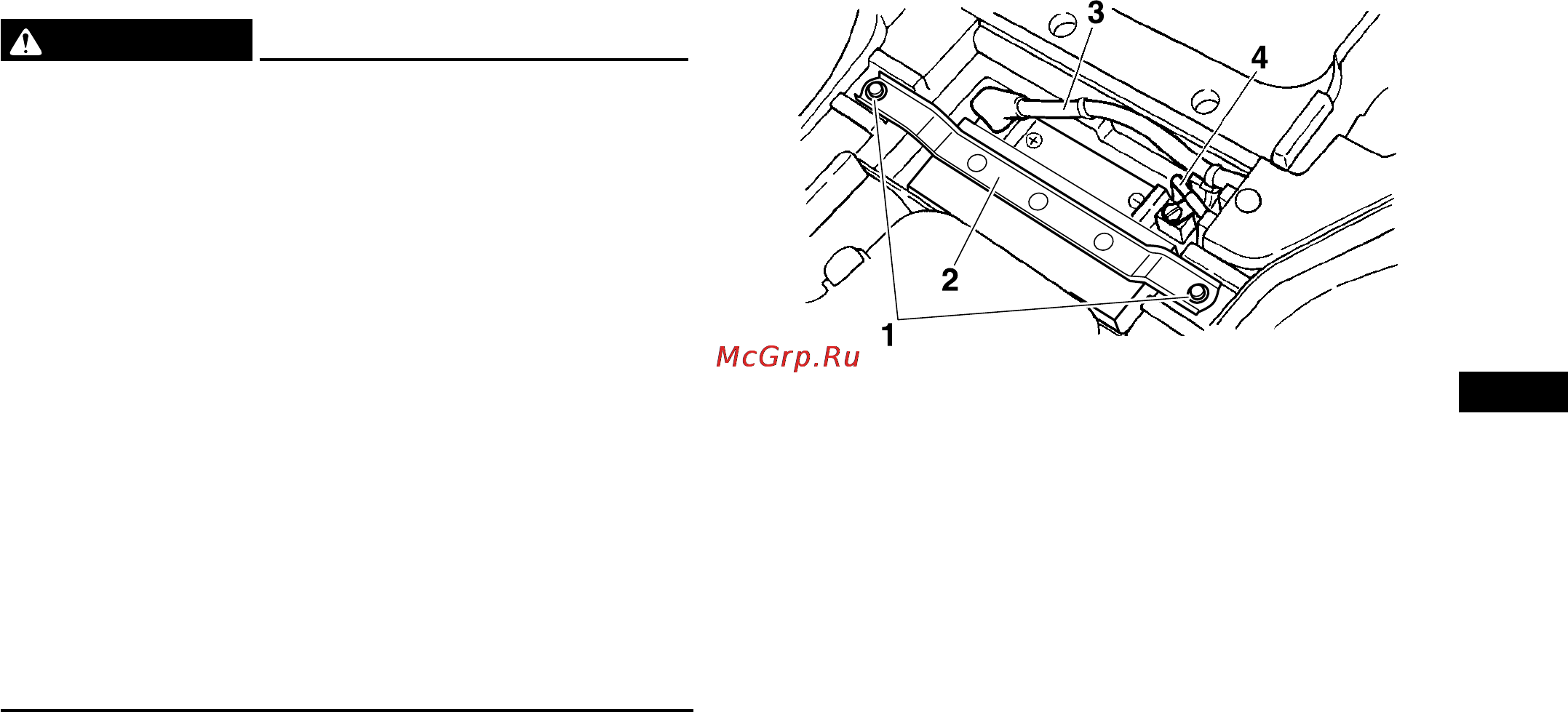

1. Болты
2. Крепежная планка
3. Положительная клемма аккумулятора (красная)
4. Отрицательная клемма аккумулятора (черная)
4. Извлеките аккумуляторную батарею из отсека.
Зарядка аккумуляторной батареи
Если аккумуляторная батарея окажется полностью разря-
женной, как можно скорее обратитесь к дилеру Yamaha для
ее зарядки. Имейте в виду, что аккумуляторная батарея раз-
ряжается быстрее, если на мотовездеходе установлено до-
полнительно электрооборудование.
