4-8
4
«2WD» (режим привода на два колеса): крутящее усилие
передается на задние колеса.
«4WD» (режим полного привода): крутящее усилие пере-
дается на передние и задние колеса.
Для переключения трансмиссии в режим «4WD» из «2WD» ос-
тановите мотовездеход и переведите переключатель в поло-
жение «4WD». После этого на дисплее многофункциональной
панели приборов высветится индикатор включения режима
полного привода « ».
Для переключения трансмиссии в режим «2WD» из «4WD» ос-
тановите мотовездеход и переведите переключатель в поло-
жение «2WD».

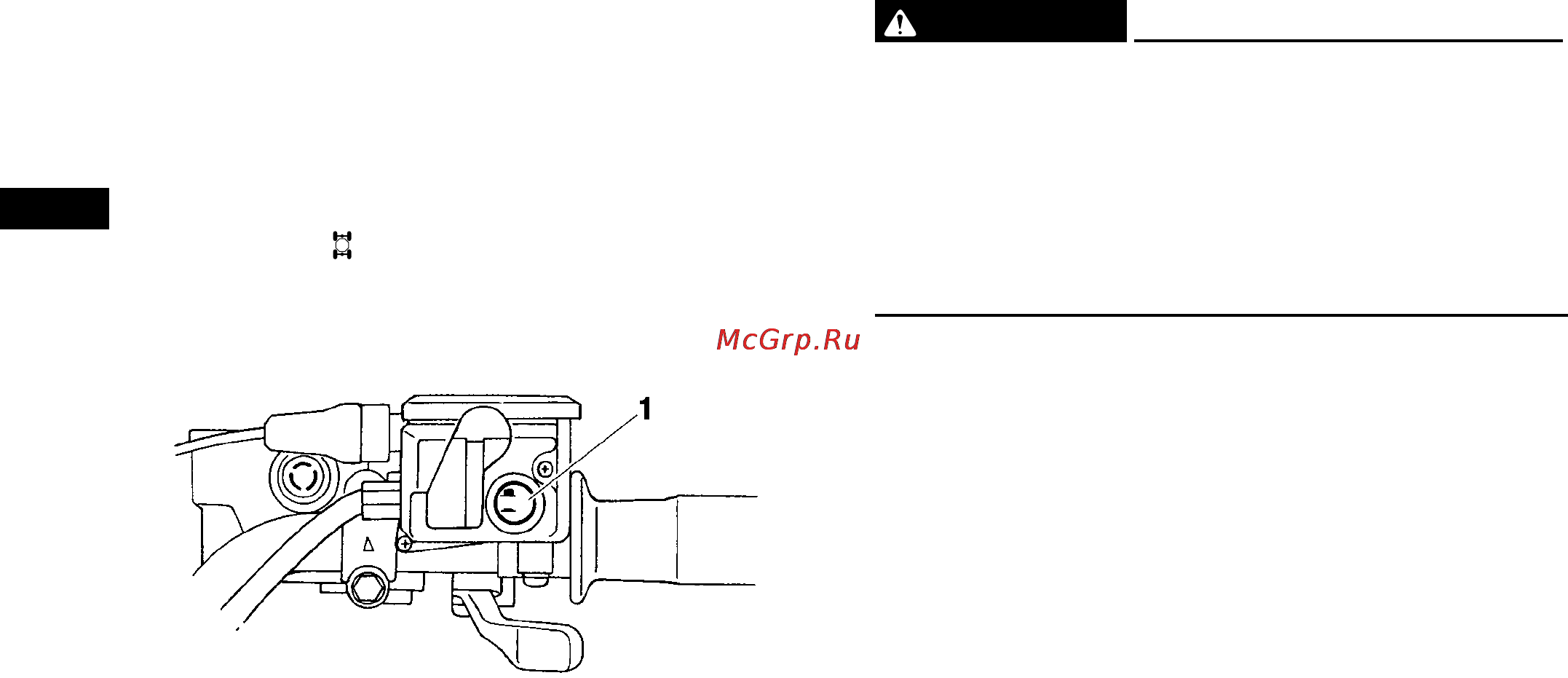

1. Переключатель между режимами «2WD» (задний привод) и «4WD» (полный
привод)
●
●
EWB00163
ПРЕДОСТЕРЕЖЕНИЕ
Обязательно останавливайте мотовездеход перед тем,
как переключить режим трансмиссии. При одинаковых
внешних условиях поведение мотовездехода в режимах
«2WD» и «4WD» значительно отличается. Во время дли-
тельного движения поведение мотовездехода после
переключения с одного режима на другой может резко
измениться. Это может отвлечь водителя, в результате
чего возрастет риск потери управления и аварии.
EBU18254
Переключатель между режимами «4WD» (полный
привод) и «LOCK» (блокировка дифференциала)
На мотовездеходе установлена система блокировки диффе-
ренциала, работающая в режиме полного привода. Выби-
райте режим работы трансмиссии в зависимости от внешних
условий.
«4WD» (режим полного привода): крутящее усилие пере-
дается на передние и задние колеса.
«LOCK» (режим полного привода с включенной блокиров-
кой дифференциала): крутящее усилие передается на пе-
редние и задние колеса, включена блокировка дифферен-
циала. В отличие от режима «4WD», в режиме «LOCK» все
колеса вращаются с одинаковой частотой.
●
●
