4-21
4

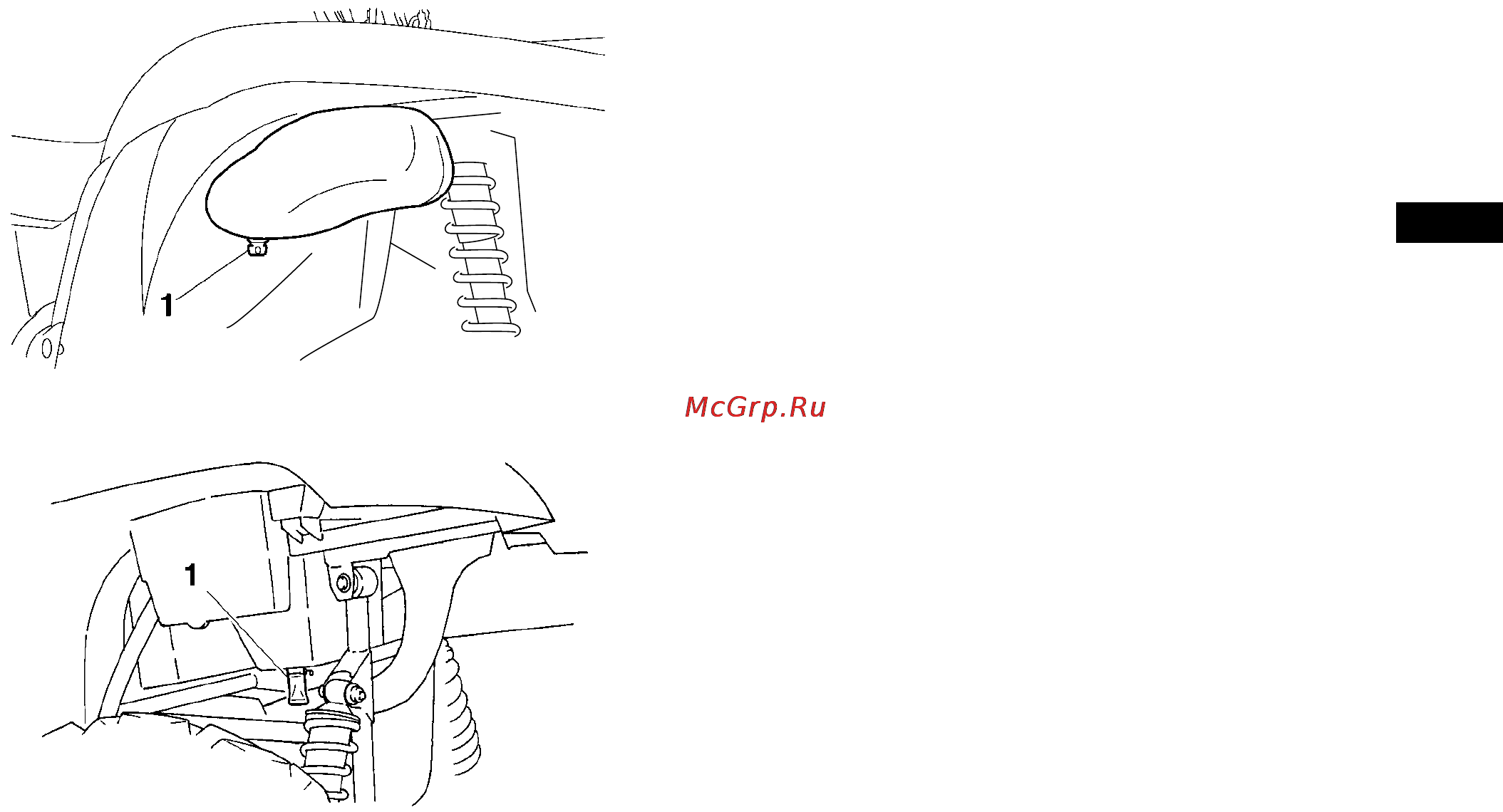

1. Пробка сливного отверстия переднего багажного отделения
1. Контрольный патрубок заднего багажного отделения
EBU18961
Передний транспортировочный кронш-
тейн
Не превышайте значение максимально допустимой
нагрузки на передний транспортировочный кронш-
тейн, составляющее 40 кг.
Не превышайте значение максимально допустимой
нагрузки на мотовездеход, составляющее 210 кг.
EBU18971
Задний транспортировочный кронштейн
Не превышайте значение максимально допустимой
нагрузки на задний транспортировочный кронштейн,
составляющее 80 кг.
Не превышайте значение максимально допустимой
нагрузки на мотовездеход, составляющее 210 кг.
EBU19142
Регулировка передних и задних аморти-
заторов
Предварительное сжатие пружины может настраиваться под
вес водителя и дорожные условия.
Отрегулируйте величину предварительного сжатия пружины
следующим образом.
Для увеличения предварительного сжатия поверните регу-
лировочное кольцо в направлении (а). Это сделает подвеску
более жесткой. Для уменьшения предварительного сжатия
поверните регулировочное кольцо в направлении (b),что
сделает подвеску мягче.
●
●
●
●
