8-50
8
EBU25051
Смазка задних поворотных шкворней
Поворотные шкворни подлежат смазке в указанные в табли-
це периодического обслуживания и смазки интервалы вре-
мени.
Производите смазку осей с помощью шприца.
Рекомендуемая смазка:
смазка на основе лития (общего назначения)

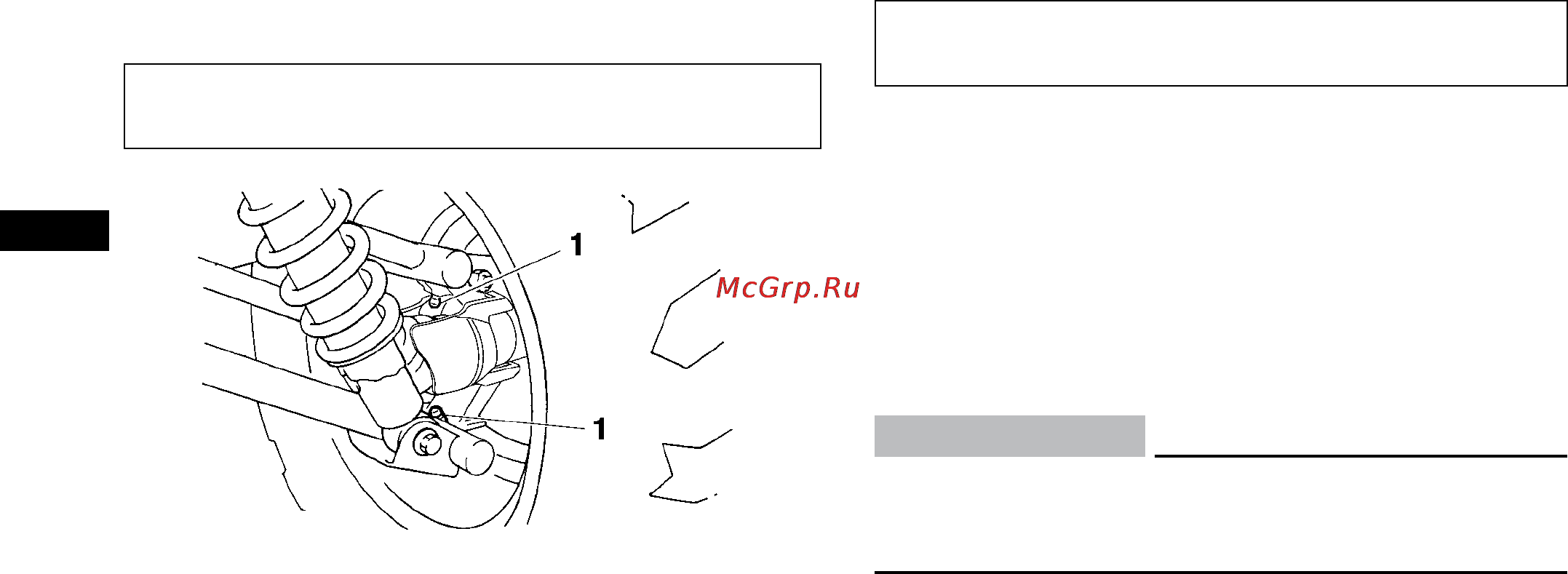

1. Ниппель для смазки
EBU25102
Смазка рулевого вала
Рулевой вал подлежит смазке в указанные в таблице перио-
дического обслуживания и смазки интервалы времени.
Рекомендуемая смазка:
смазка на основе лития (общего назначения)
EBU29182
Аккумуляторная батарея
Данная модель укомплектована не нуждающейся в обслу-
живании аккумуляторной свинцово-кислотной батареей с
клапаном сброса (VRLA). Проверка уровня электролита или
долив дистиллированной воды не требуются. Проверьте и
при необходимости затяните винтовые соединения клемм
аккумуляторной батареи.
ECB00620
ПРЕДУПРЕЖДЕНИЕ:
Не пытайтесь разбирать уплотнения элементов аккуму-
ляторной батареи, поскольку это приведет к необрати-
мому повреждению аккумулятора.
