8-13
8
1. Винты быстрого крепления
2. Панель C
Установка панели
1. Установите панель в ее исходное положение и закрепи-
те ее винтами быстрого крепления.
2. Установите на место передний багажник и заверните
болты под крыльями.
3. Заверните болты в верней части багажника, а затем за-
тяните все болты с установленным усилием.
Усилия затяжки:
болты багажника (верхние):
34 Нм;
болты багажника (под крыльями):
7 Нм

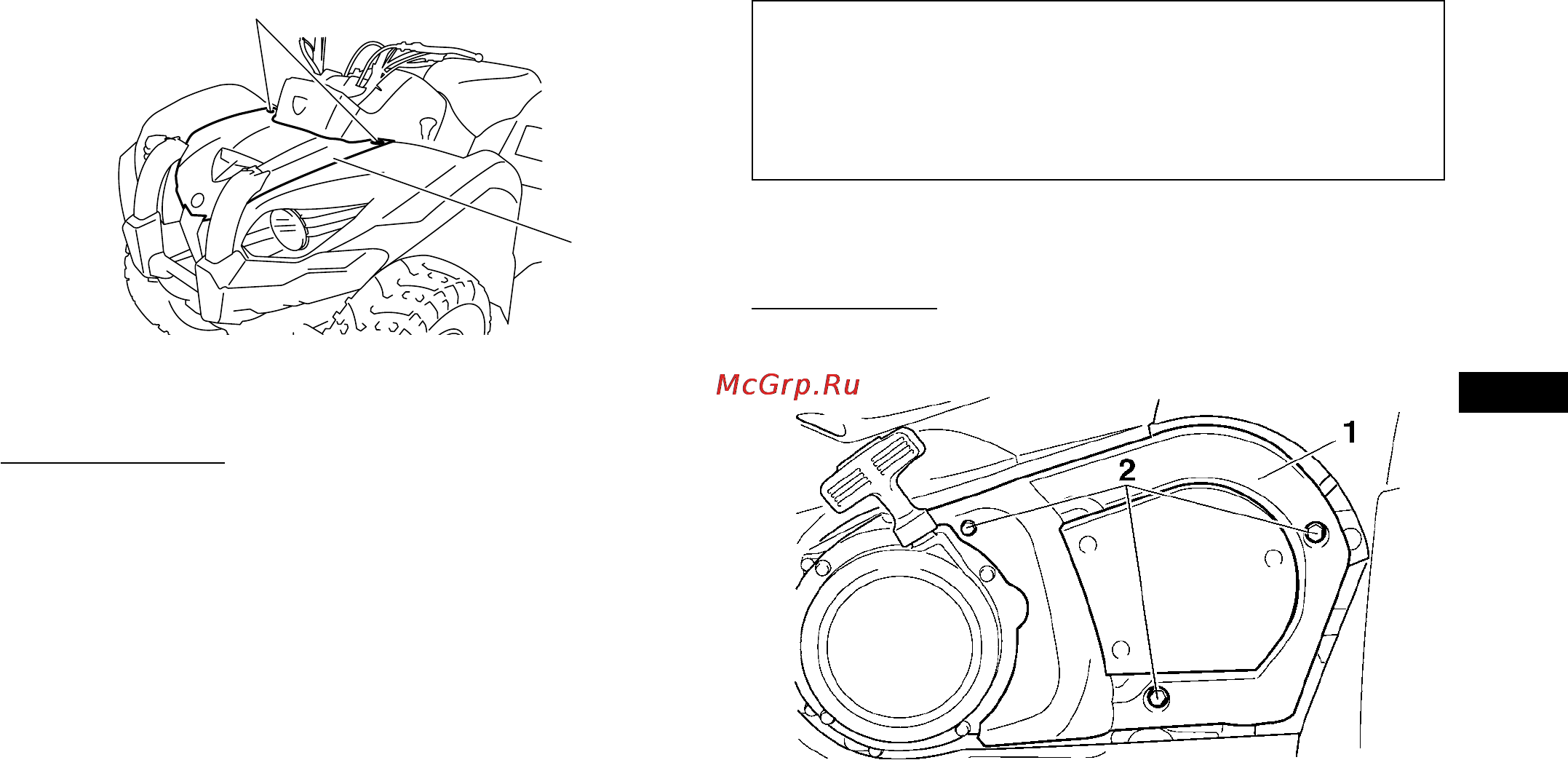

Панель E
Снятие панели
Отверните болты и снимите панель.
1. Панель E
2. Болт
